nanoCAD BIM Конструкции - BIM/ТИМ-решение на Платформе nanoCAD для проектирования металлических, железобетонных и деревянных конструкций зданий/сооружений в *.dwg-среде.

Задачи

• Автоматизированное проектирование железобетонных, металлических и деревянных конструкций с насыщением информационными параметрами
• Генерация обновляемой 2D-документации из информационной 3D- модели по предустановленным правилам с возможностью гибкой настройки
• Специфицирование цифровой информационной 3D- модели, формирование таблиц по предустановленным правилам с возможностью настройки силами пользователей

Преимущества

• Моделирование вместо черчения

Понятные и простые в использовании инструменты, такие как балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, позволяют не просто создавать трехмерную визуализационную модель, а максимально подробно и детально прорабатывать конструкцию зданий и сооружений, находить оригинальные решения, имитировать процесс монтажа. В итоге появляется более качественный и проработанный проект

• Библиотека типовых решений

В дополнение к стандартным элементам конструкций (балки, колонны, пластины, соединения и т.д.) программа содержит пополняемую библиотеку типовых решений: узлы металлоконструкций, фундаментные блоки, элементы мебели, проемы, панели и т.д. Это не только позволяет быстрее создавать типизированные сооружения, но и открывает возможность привязываться к технологиям производства, ускоряя и автоматизируя процесс проектирования

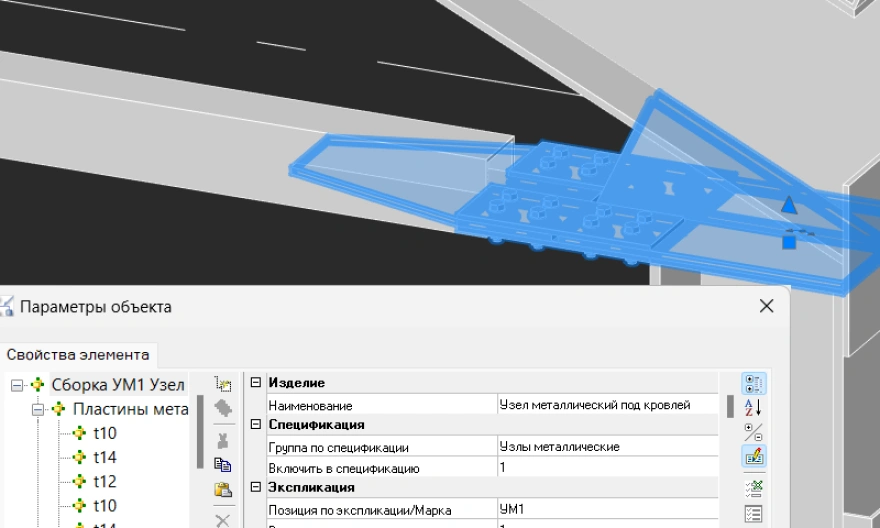

• Наполнение объектов информацией

Ядро nanoCAD BIM Конструкции позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователи могут создавать собственные параметры, настраивать принципы их заполнения (вручную или формулами). Затем эти параметры привязываются к элементам модели, наполняя ее информацией

• Специфицирование и документирование из модели

Трехмерная модель – основа для получения 2D-документации. Достаточно охватить участок модели видовым кубом и вывести необходимые проекции – они будут созданы с учетом правил черчения. Информационную составляющую модели можно представить в виде динамически обновляемых таблиц. Таблицы могут использоваться для контроля заполнения и редактирования параметров объектов модели, а также реализовываться в сложно-вычисляемой форме, оформленными в соответствии с ГОСТ

Ключевые возможности

• Поддержка *.dwg-формата

nanoCAD BIM Конструкции – приложение на Платформе nanoCAD, что позволяет использовать все возможности Платформы для ускорения проектирования, импорта/экспорта данных

• Инструменты моделирования железобетонных конструкций

Создание железобетонных колонн, балок, выполнение армирования конструкций как в ручном, так и в автоматизированном режиме

• Инструменты моделирования металлических конструкций

Создание металлических колонн, балок, пластин, болтовых и сварных соединений, а также параметрических узлов металлоконструкций.

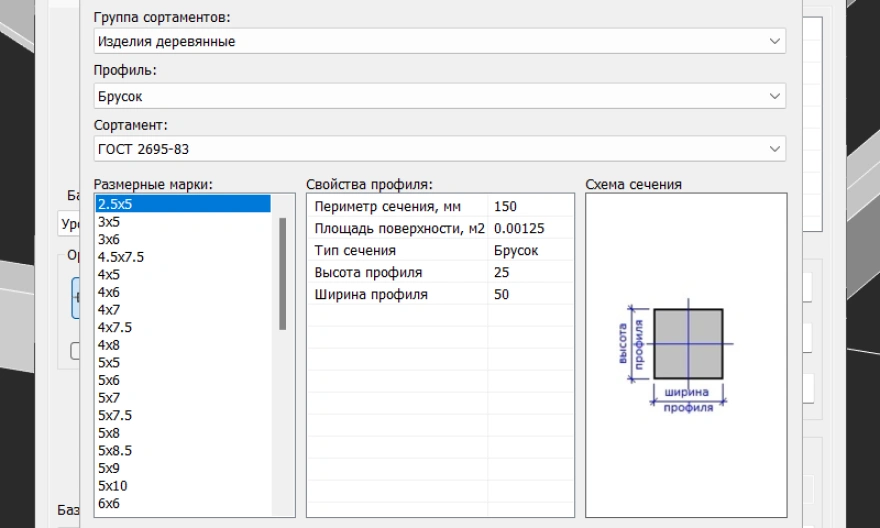

• Инструменты моделирования деревянных конструкций

Создание деревянных колонн и балок (брус, брусок, доска, бревно), сечений, болтовых соединений, пользовательских параметрических узлов

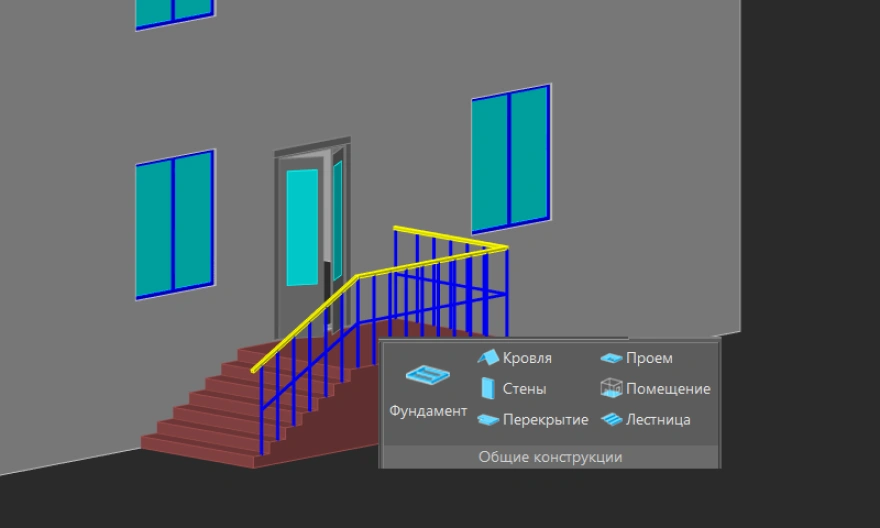

• Инструменты моделирования общих конструкций

Создание конструкций общего назначения типа стена, перекрытие, кровля, проемы, помещения с учетом информационного наполнения

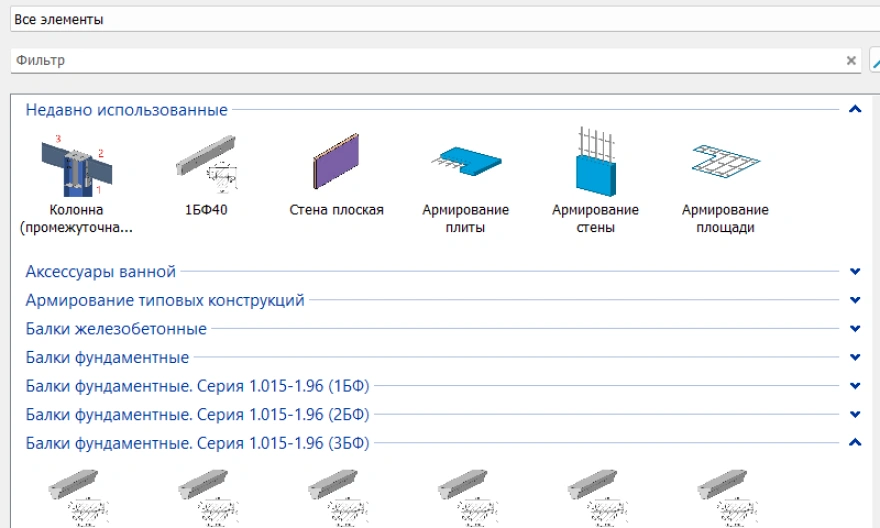

• Оборудование и библиотека типовых решений

Встроенная библиотека типовых решений, а также инструменты для развития библиотеки и ее наполнения объектами с гибкой системой задания атрибутивной информации

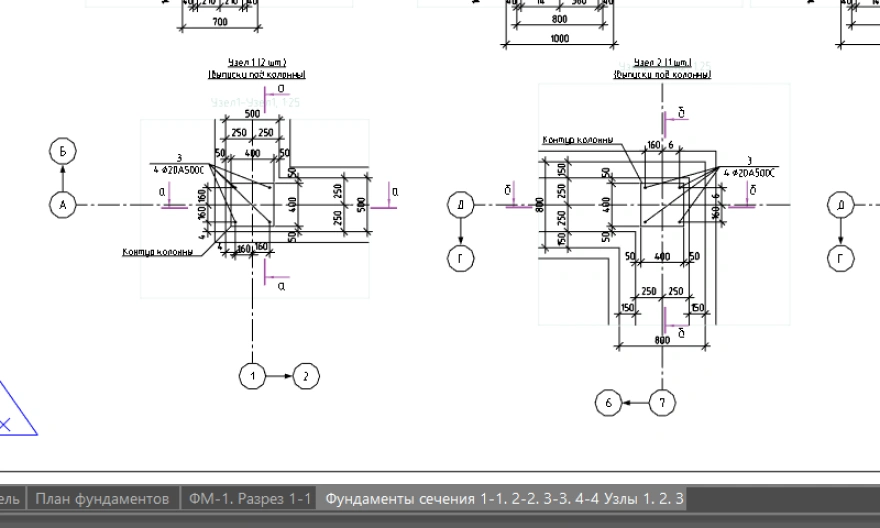

• Документирование

Создание 2D-проекций из информационной 3D-модели – с учетом российских требований к оформлению и возможностью обновления графики

• Специфицирование

Создание таблиц из информационной 3D-модели с учетом российских требований, в том числе таблиц со сложным форматированием

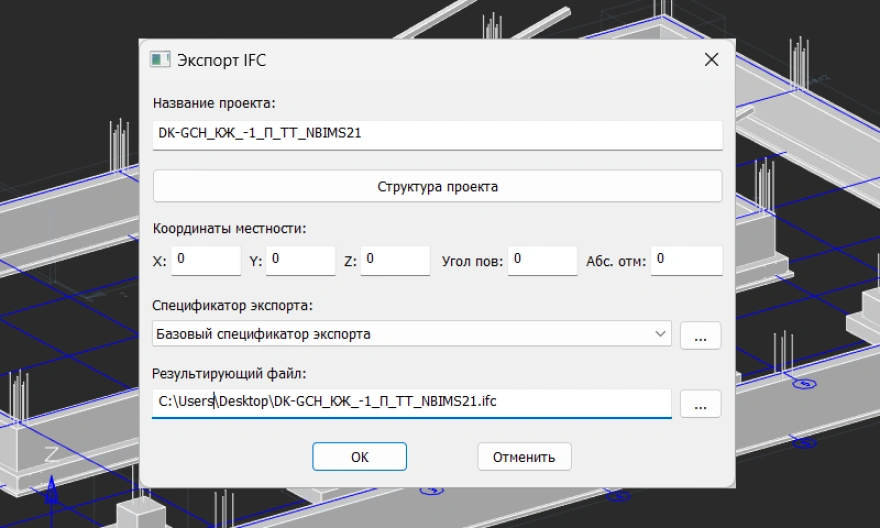

• Экспорт данных

Экспорт данных в сторонние программные комплексы (SCAD/ЛИРА/ЛИРА САПР и т.д.) и внешние форматы (IFC, 3D PDF и др.)
