nanoCAD Металлоконструкции - приложение к Платформе nanoCAD для разработки 2D-чертежей металлических и железобетонных конструкций. Программа использует в своем составе параметрические объекты, благодаря которым автоматически формируются ведомости элементов и спецификации.
Задачи
- Оформление чертежей металлических конструкций
- Оформление чертежей железобетонных конструкций
- Формирование ведомостей и спецификаций
Преимущества продукта
- Удобный интерфейс
Простой и интуитивно понятный интерфейс, который позволяет быстро освоить программу даже начинающим пользователям
- Готовая библиотека изделий
База имеет состав из более 3000 параметрических объектов: серийные элементы конструкций, металлопрофили, детали крепления и т.д.
- Менеджер проекта
Объединяет проектирование металлических и железобетонных конструкций, позволяет получить полную структуру вашего проекта
- Оформление по СПДС
В качестве элементов оформления и обозначения элементов используются элементы оформления модуля «СПДС»
Ключевые возможности

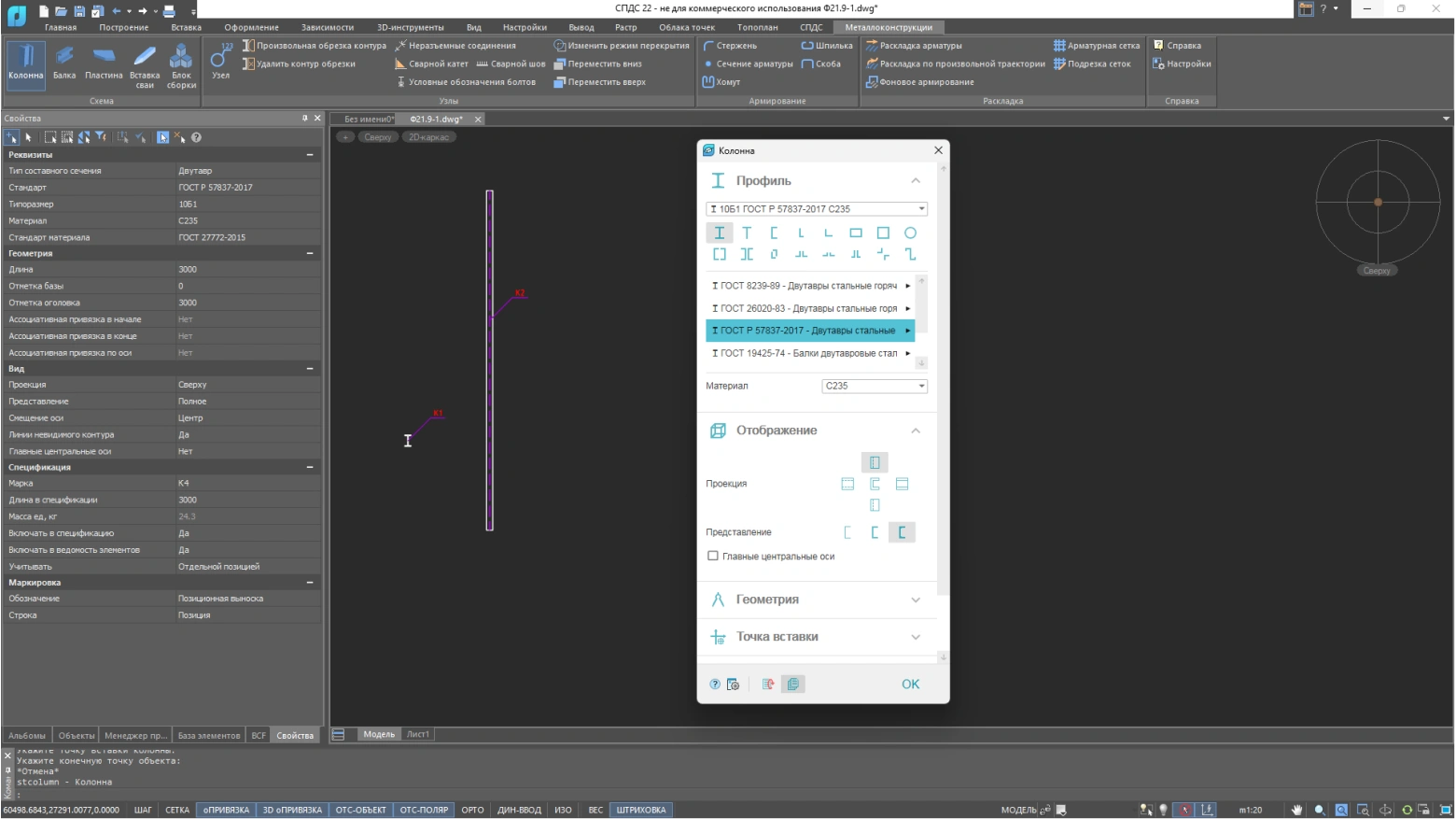

- Колонны
Позволяет создавать колонны любой сложности с помощью интуитивного интерфейса. Настройте и подберите параметры колонн из сортамента, чтобы они идеально подходили вашему проекту

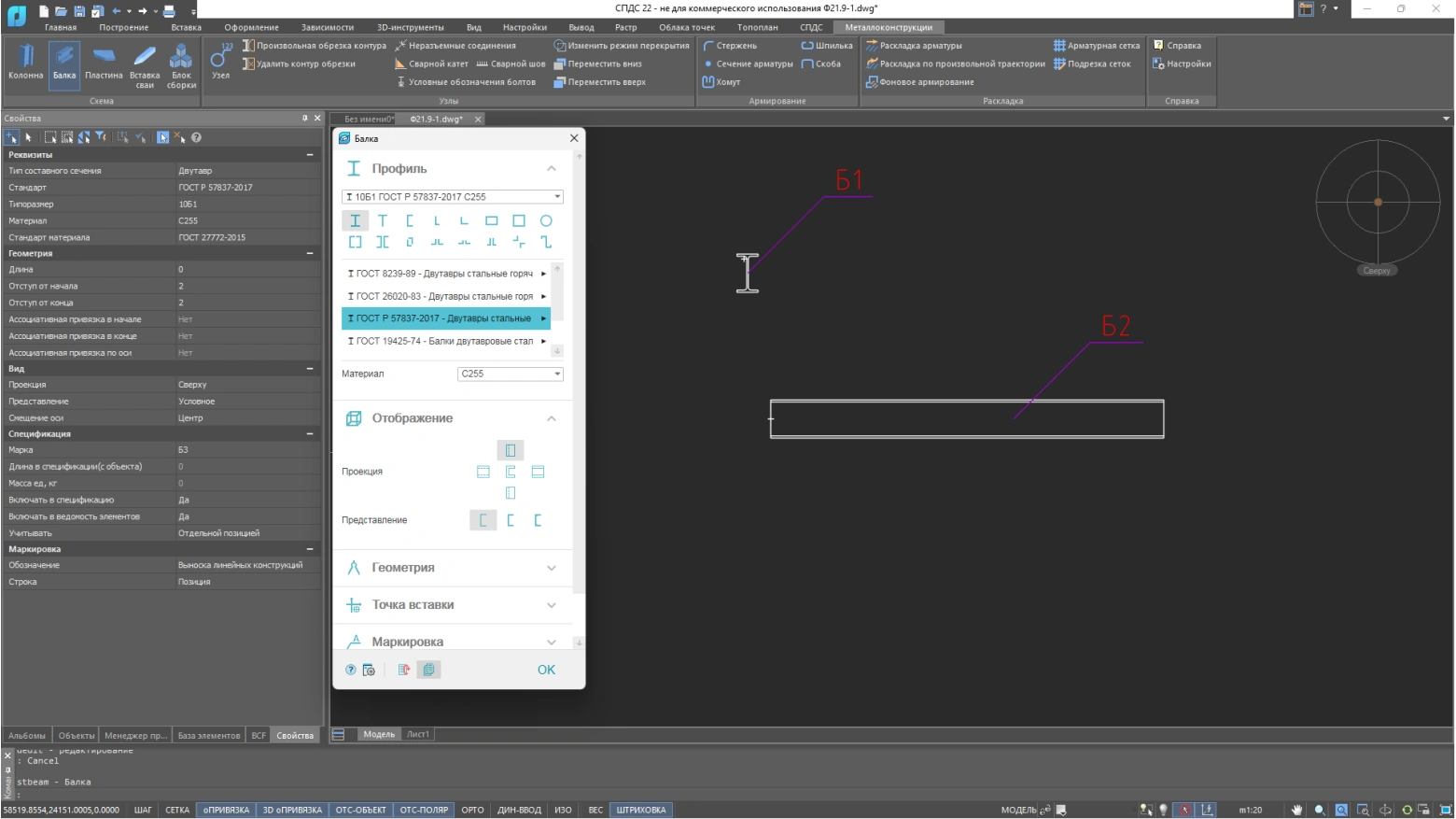

- Балки
Позволяет с высокой точностью проектировать и редактировать балки. В диалоге создания балки возможно выбрать точку привязки, нужное сечение, типоразмер, а также настроить оформление выносных элементов конструкций

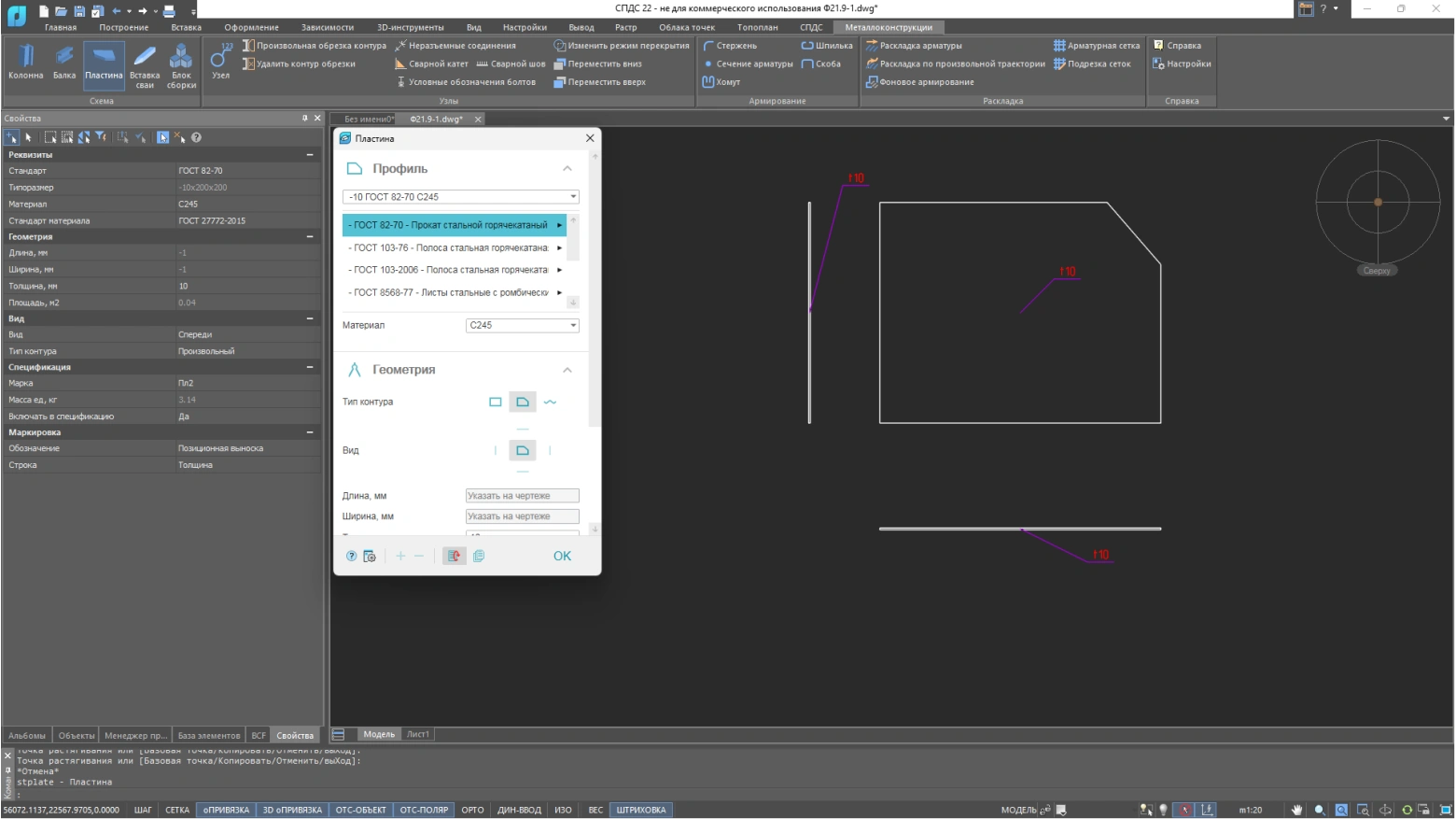

- Пластины
Позволяет создавать и редактировать пластины. Настройте размеры и форму пластин с учетом геометрических особенностей проекта

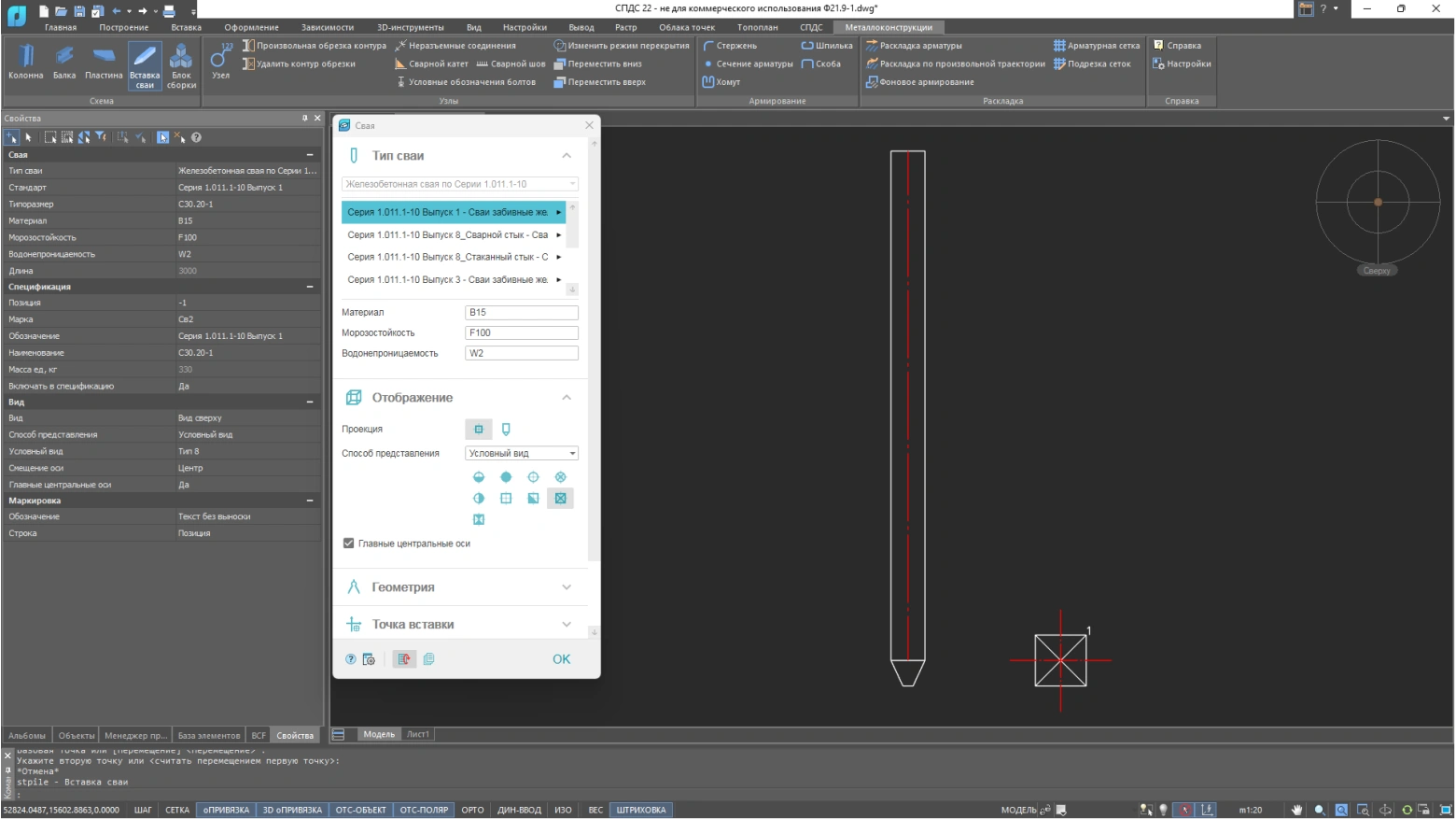

- Сваи
Позволяет легко проектировать и редактировать сваи, обеспечивая надежную основу для будущей конструкции
- Узлы
Позволяет создавать и редактировать узлы, обеспечивая точное соединение различных элементов конструкции

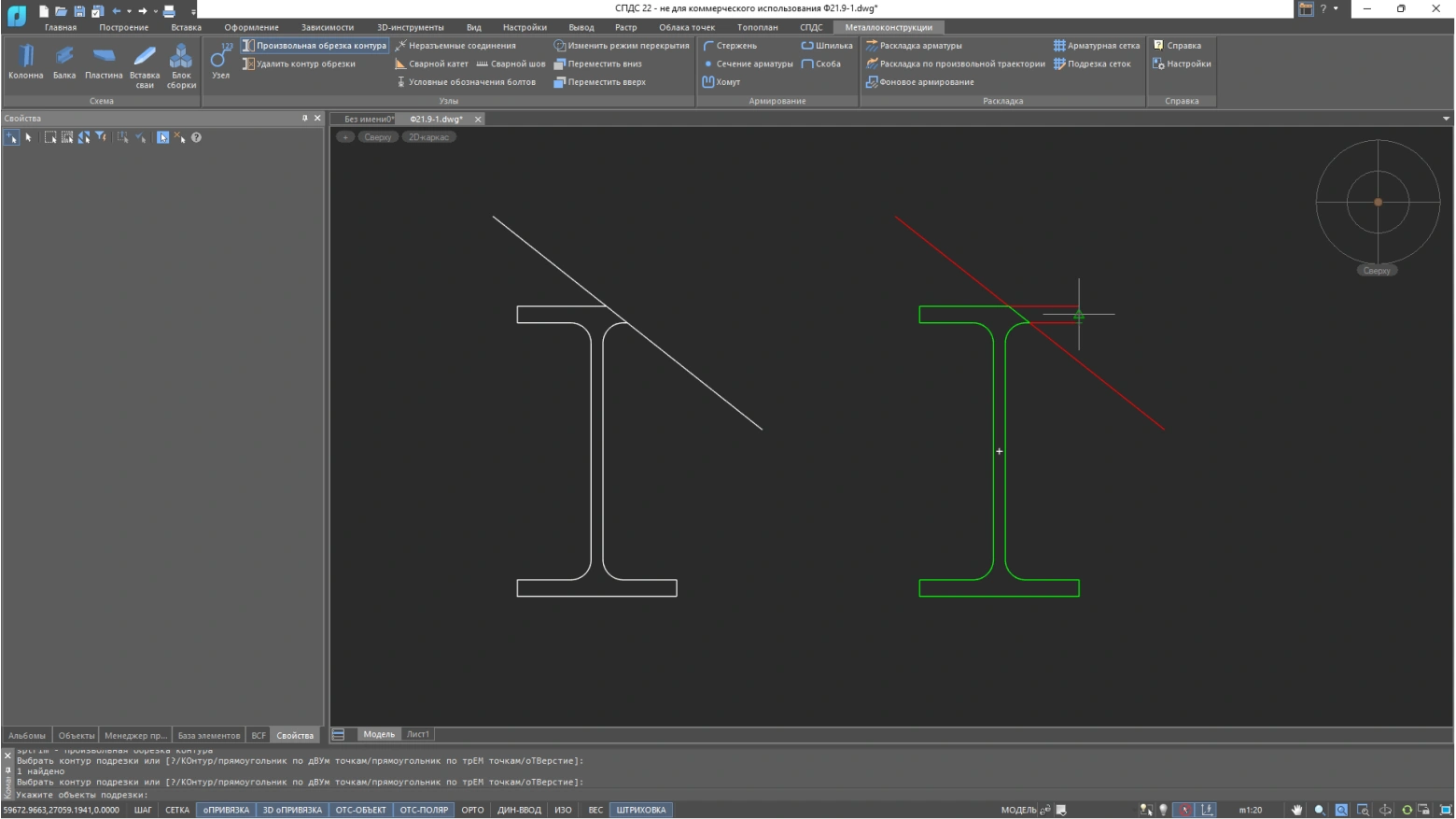

- Подрезка контура
Позволяет легко обрезать контуры проектируемых элементов, обеспечивая идеальное соответствие дизайну

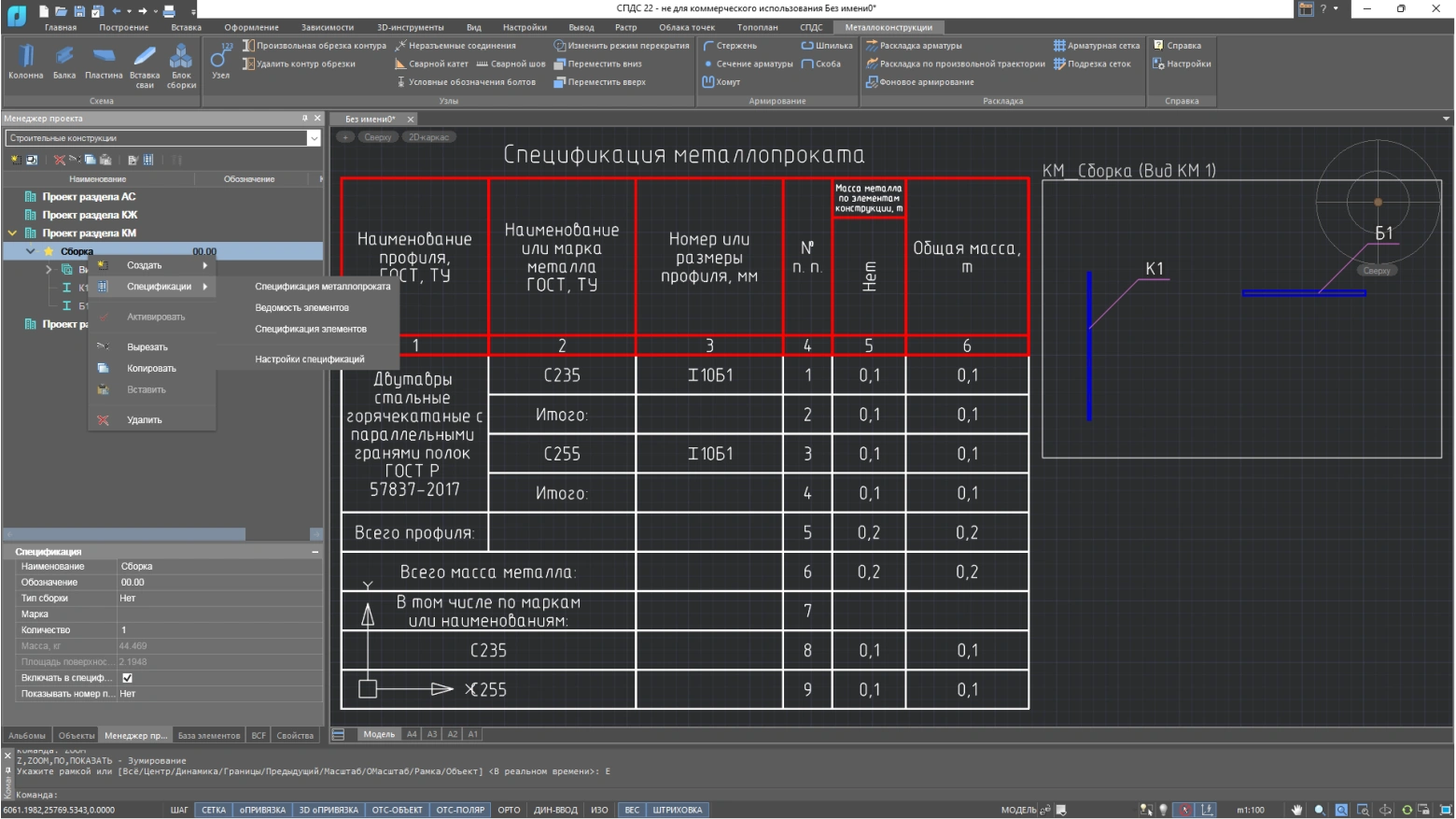

- Спецификация металлопроката
Позволяет создавать детализированные спецификации, выводить данные в нужном формате

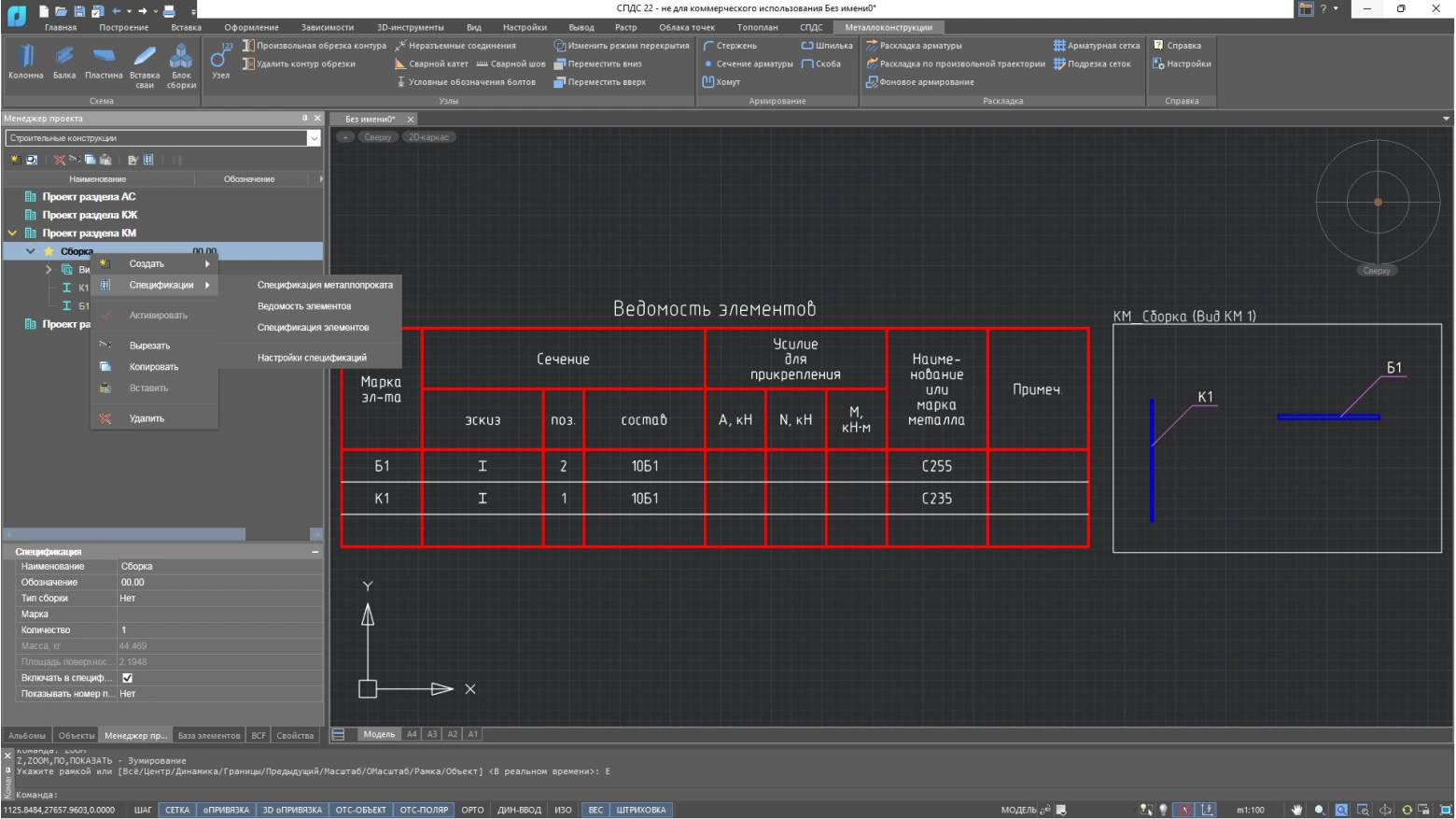

- Ведомость элементов металлопроката
Позволяет легко создавать ведомости, обеспечивая учет и контроль материалов

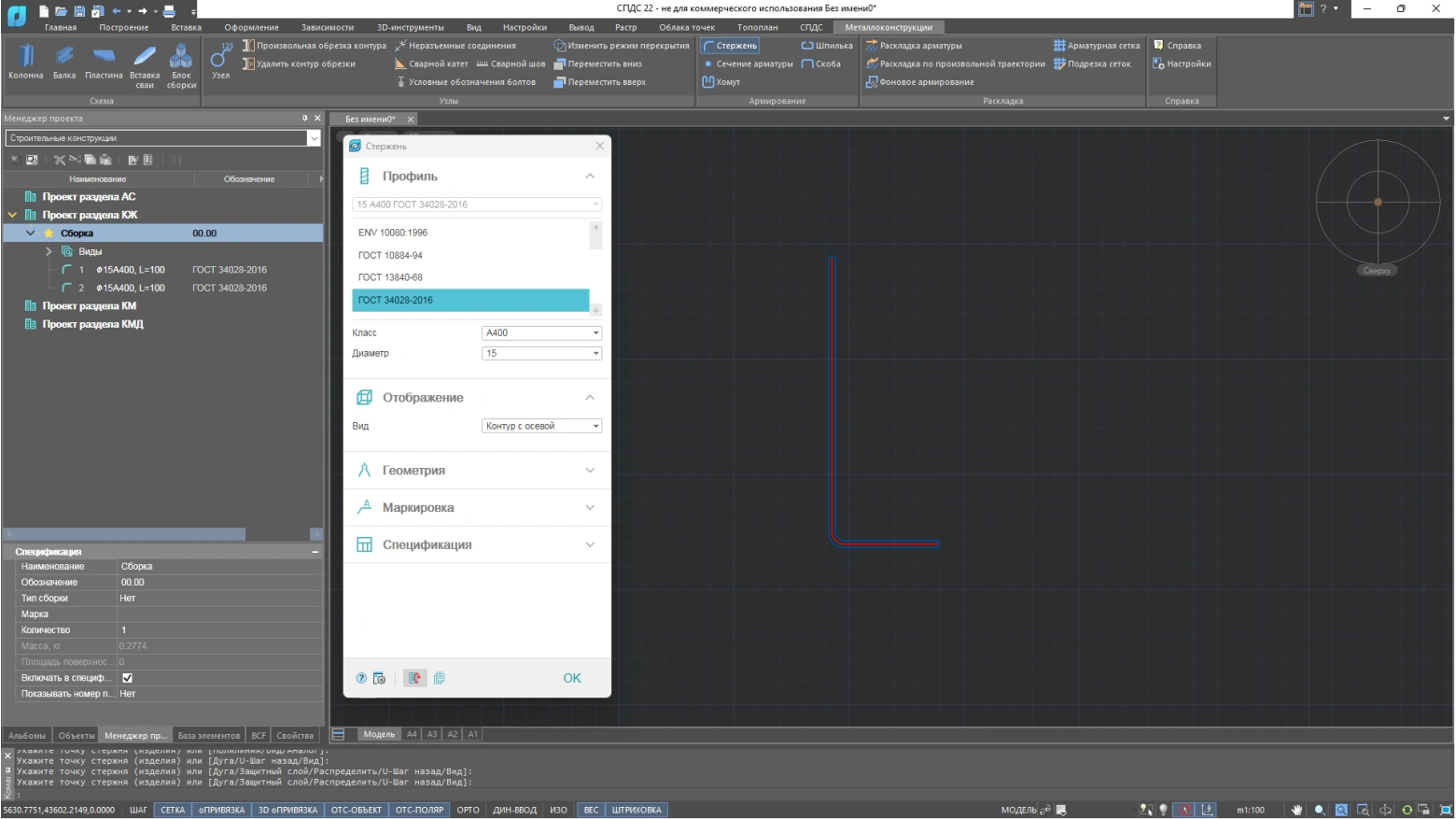

- Стержень
Позволяет точно и быстро создавать арматурные стержни с помощью интуитивно понятных ручек для манипулирования формой и размером стержней

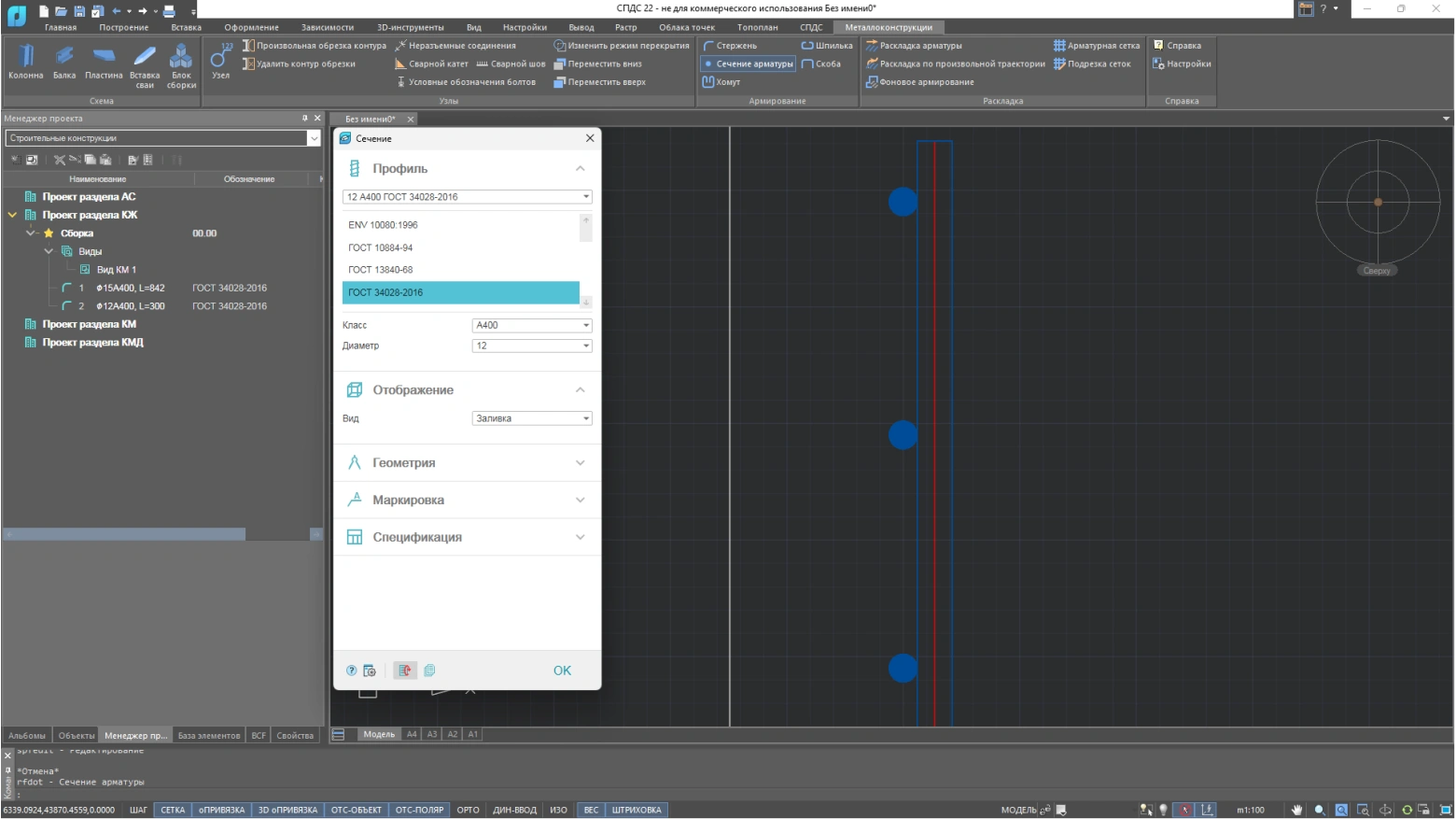

- Сечение арматуры
Позволяет корректно определять сечение арматуры, обеспечивая точное проектирование и планирование

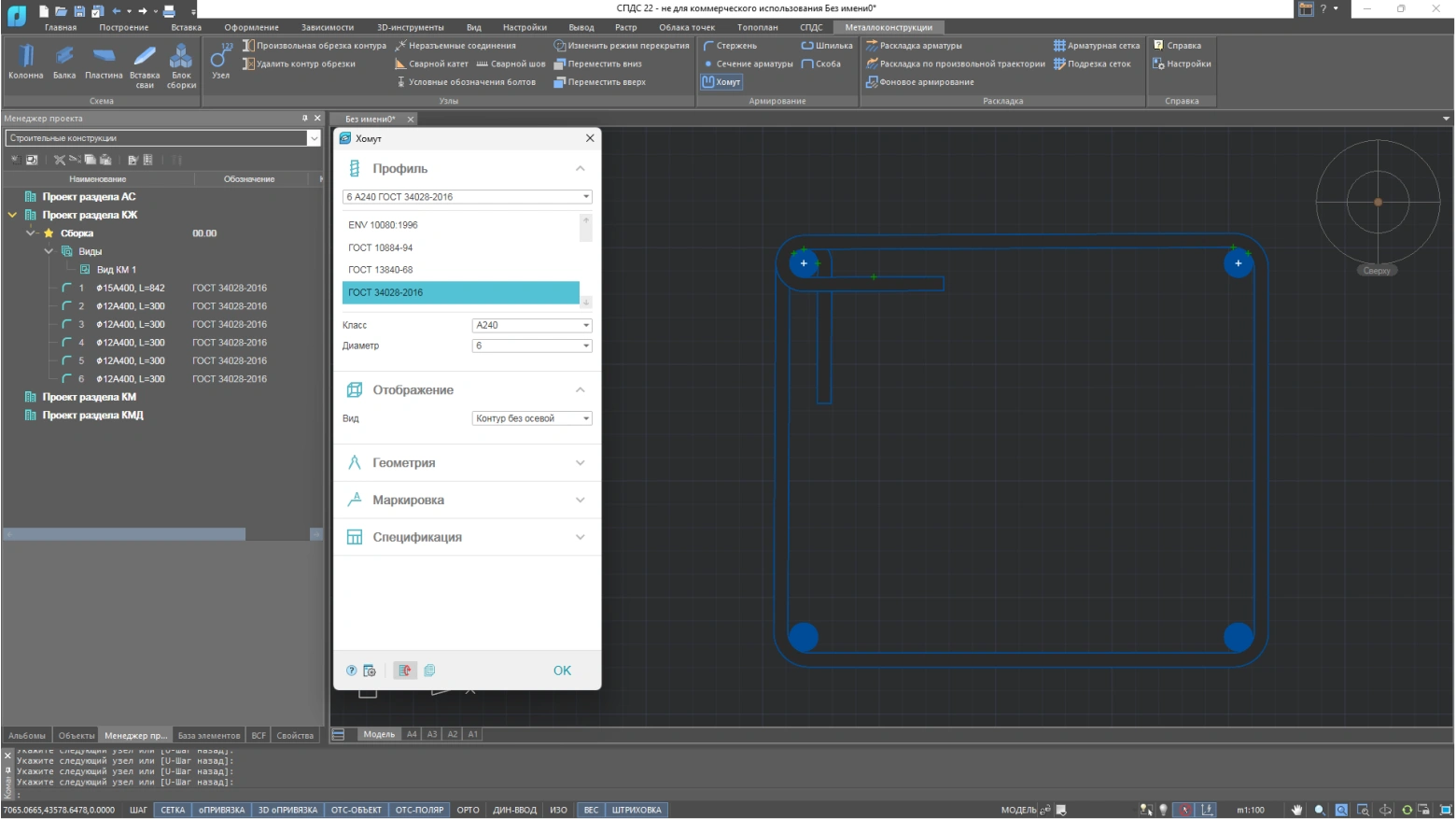

- Хомут
Позволяет легко создавать и редактировать хомуты, обеспечивая стабильность и прочность будущей конструкции

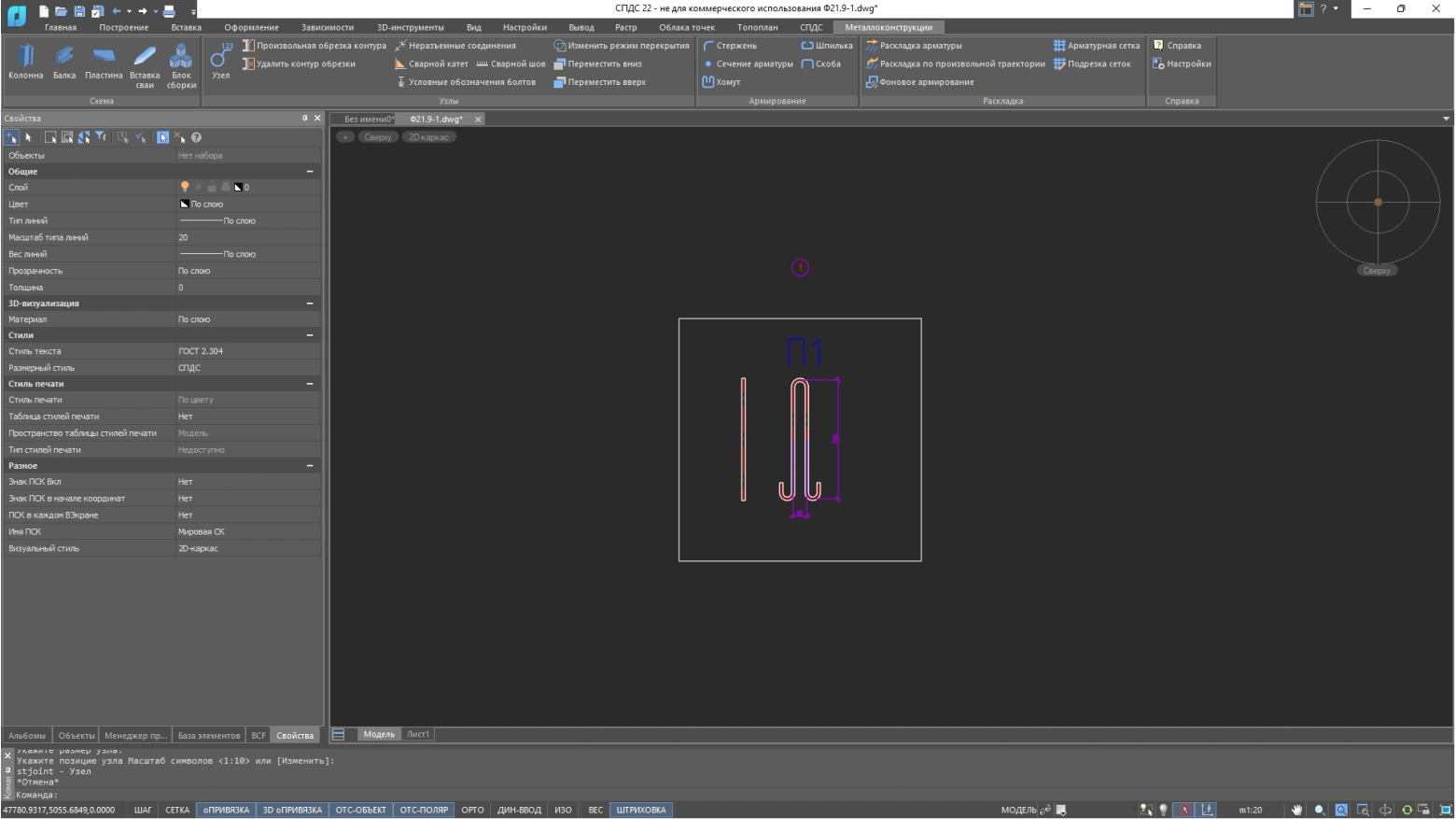

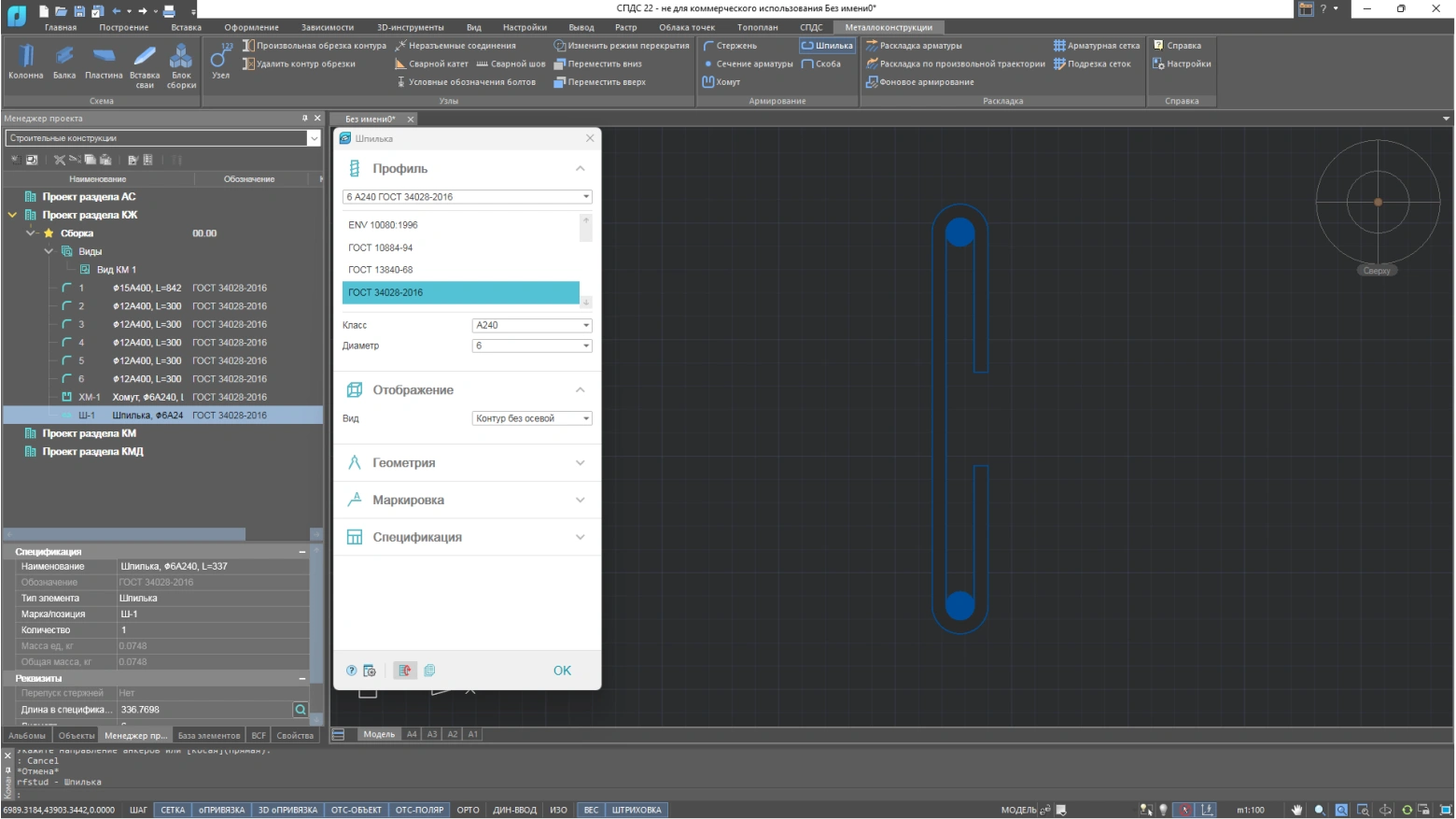

- Шпилька
Соединяет рабочую арматуру и удерживает ее в рабочем положении в процессе армирования и бетонирования

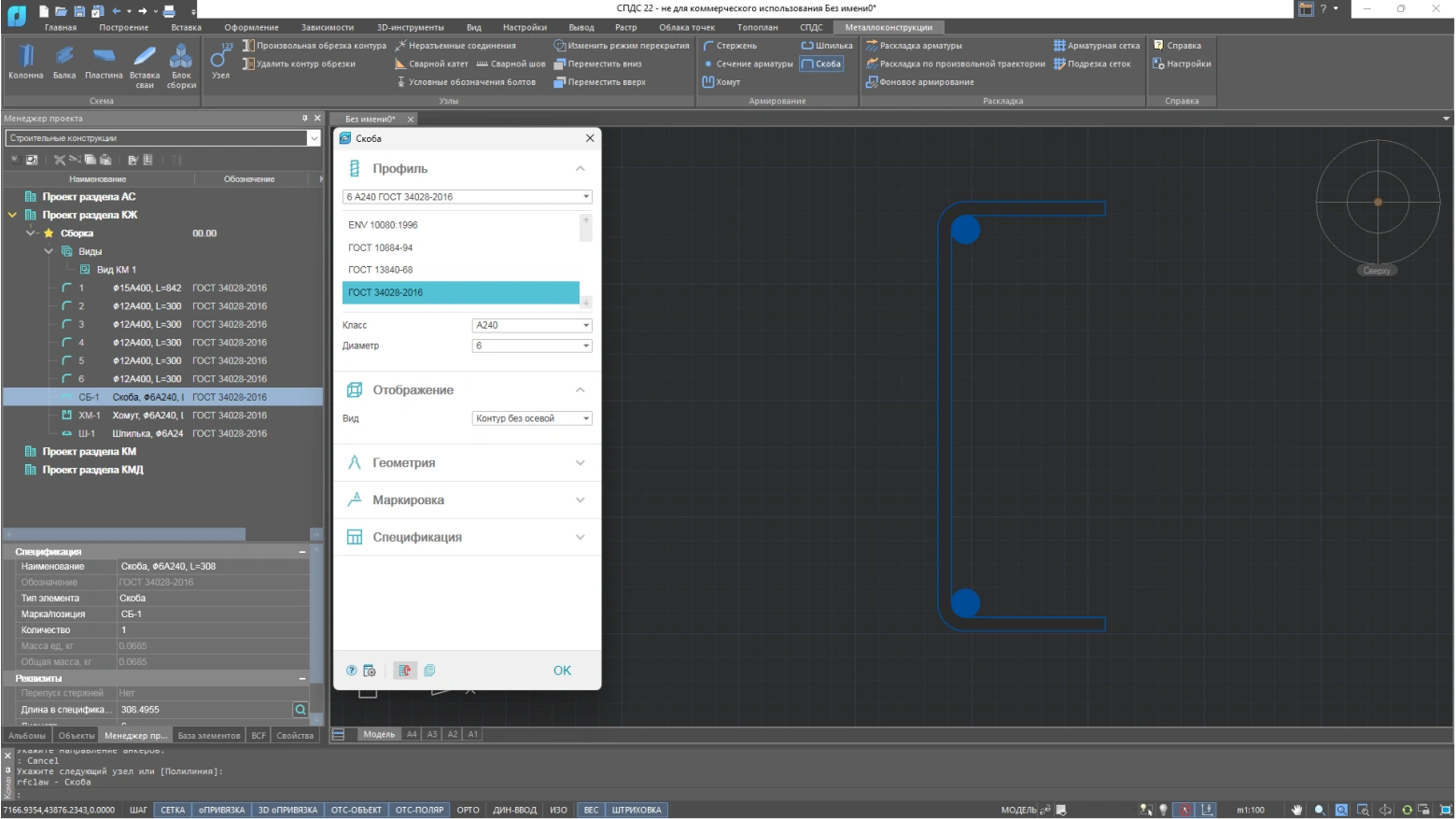

- Скоба
Данные инструменты применяются при армировании фундаментов и объемных пространственных конструкций
- Диалог редактирования
Интуитивно понятный диалог редактирования предоставляет полный контроль над проектом, позволяя легко редактировать и изменять элементы будущей конструкции

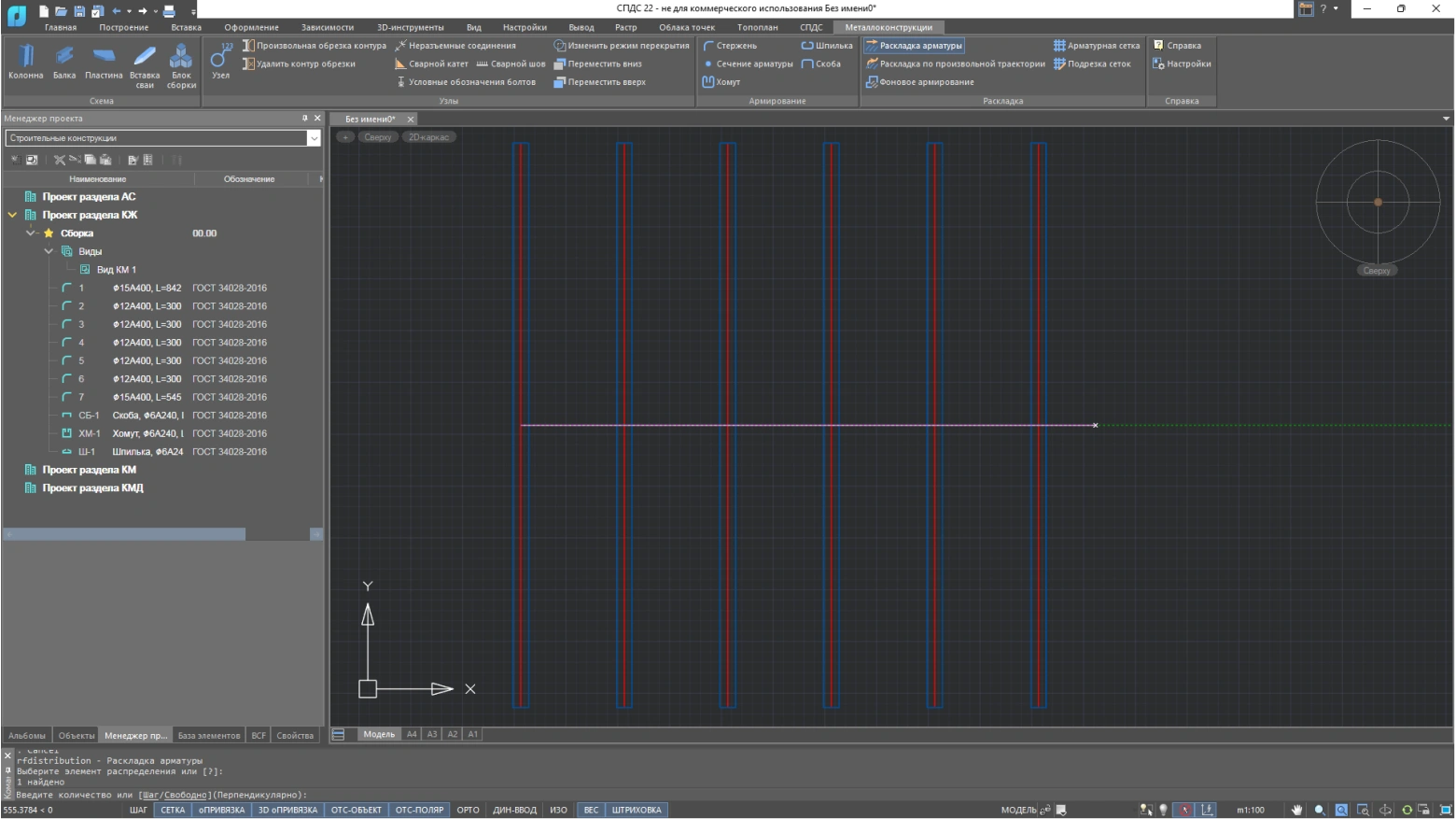

- Раскладка арматуры
Позволяет проектировать расположение арматуры, обеспечивая оптимальное использование материалов и эффективность конструкции

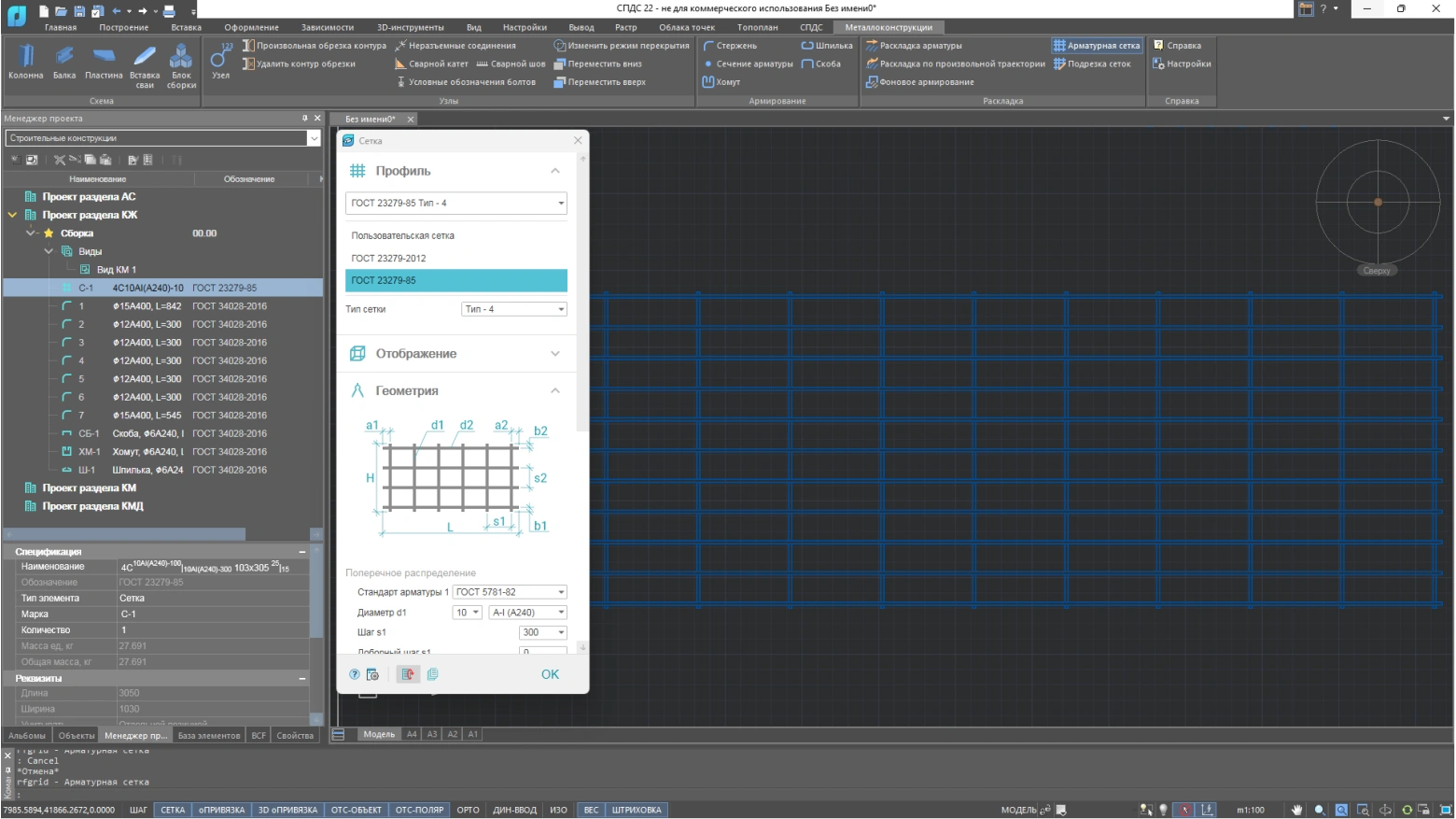

- Арматурная сетка
Позволяет легко создавать и раскладывать готовые арматурные сетки. Учитывает необходимый нахлёст при раскладке, что делает инструмент максимально быстрым и удобным
