Модуль «Трассы» - компонент nanoCAD GeoniCS для проектирования линейно-протяженных объектов.
Задачи
- Создание шаблонов с поддержкой настроенных стилей
- Создание и редактирование объекта «Трасса» в плане
- Подготовка продольных профилей по линейному объекту
Ключевые возможности

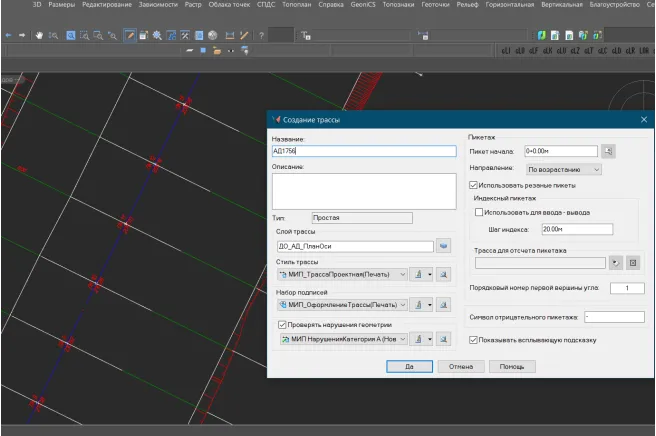

- Создание плана трассы
«Трасса» – специализированный трехмерный объект, хранящийся в проекте. Создание линейно-протяженных объектов в плане производится различными методами: геометрическими элементами, по 3D-полилинии, по объектам

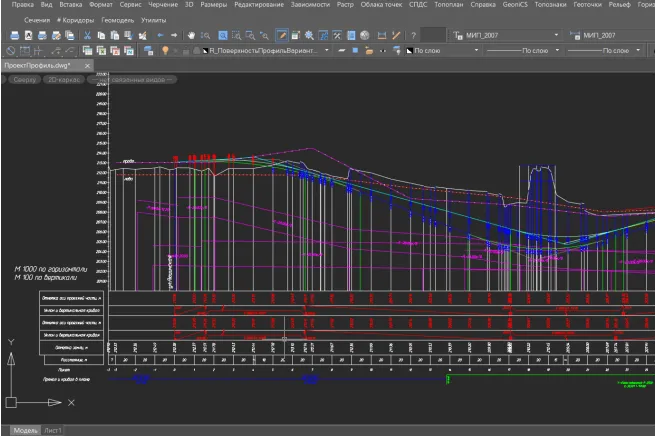

- Подготовка и редактирование продольного профиля
Операции проектирования и редактирования профиля с учетом ввода и мониторинга ограничений. Поддерживаются различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных полилиний, по поверхности, трассе и т.д.

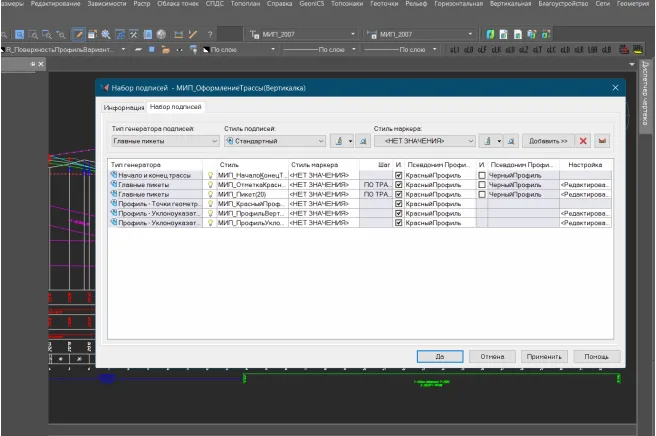

- Стили трассы и ее элементов
Поддержка свойств и стилей профиля, свойства и стили окна профиля, стили подписей профиля и окна профиля. Система стилей используется для управления отображением и смысловым наполнением объектов плана и профиля
- Взаимодействие с другими приложениями

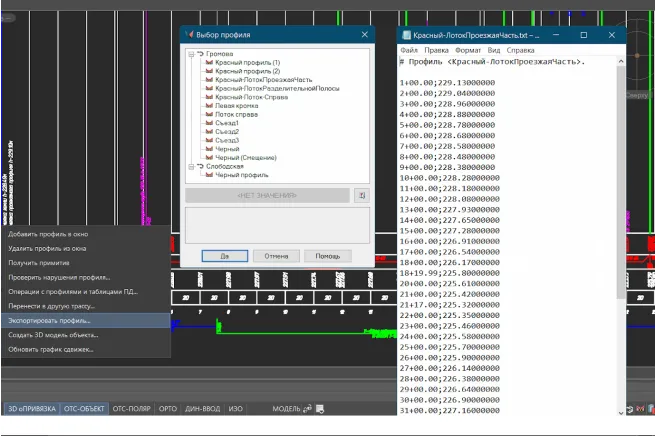

Экспорт данных профиля, создание 3D-моделей трасс, рисование по профилю с помощью прозрачных команд и оформление профилей (с помощью сбросов)
