Задачи
- Контроль качества сборки агрегатов и изделий
- Комплексная обработка измерений, полученных с разных типов сенсоров
- Выявление отклонений от идеальной модели или нормативных параметров
- Наблюдение за динамикой состояния объекта
- Оценка вероятности аварийных ситуаций
- Испытание изделий при критических изменениях условий эксплуатации
- Проведение разметки для установки элементов конструкции в процессе сборочно-монтажных работ
- Контроль целостности формы и расположения детали после ее монтажа
- Визуализация измеренных данных и рассчитанных отклонений
Ключевые возможности

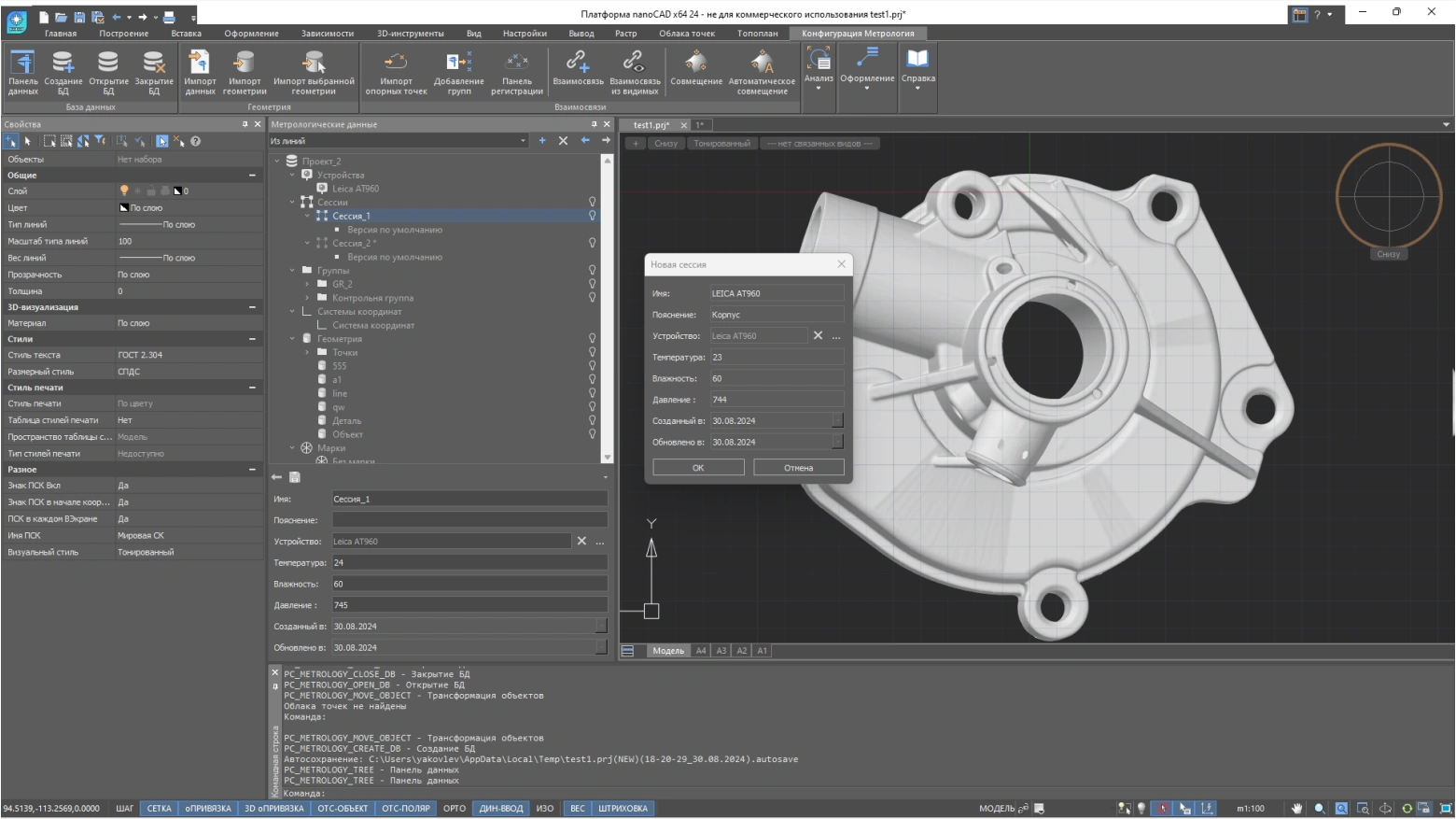

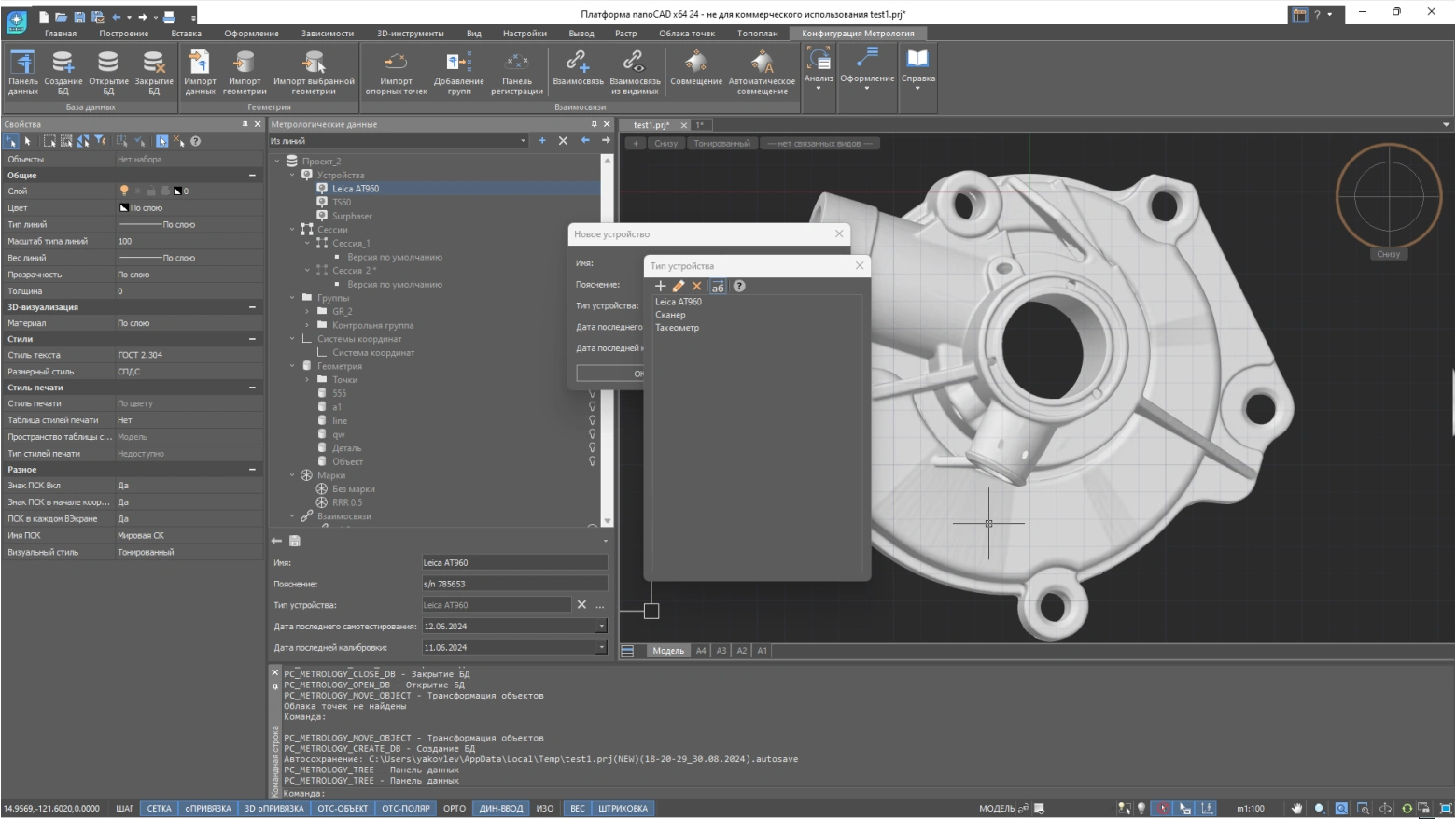

- Сбор метрологических данных
Измерения могут быть выполнены различными типами приборов (электронные тахеометры и теодолиты, лазерные и фотограмметрические сканеры, а также специализированное измерительное оборудование: лазерные радары, высокоточные трекеры, измерительные руки, КИМ и другие).
- Регистрация всей поступающей информации
В базе измерений фиксируется вся информация, поступающая из подключенных приборов. Помимо пространственных координат, регистрируются время и параметры окружающей среды: температура, влажность, давление, а при необходимости и такие показатели, как вибрация, уровень радиации, гравитации и пр.

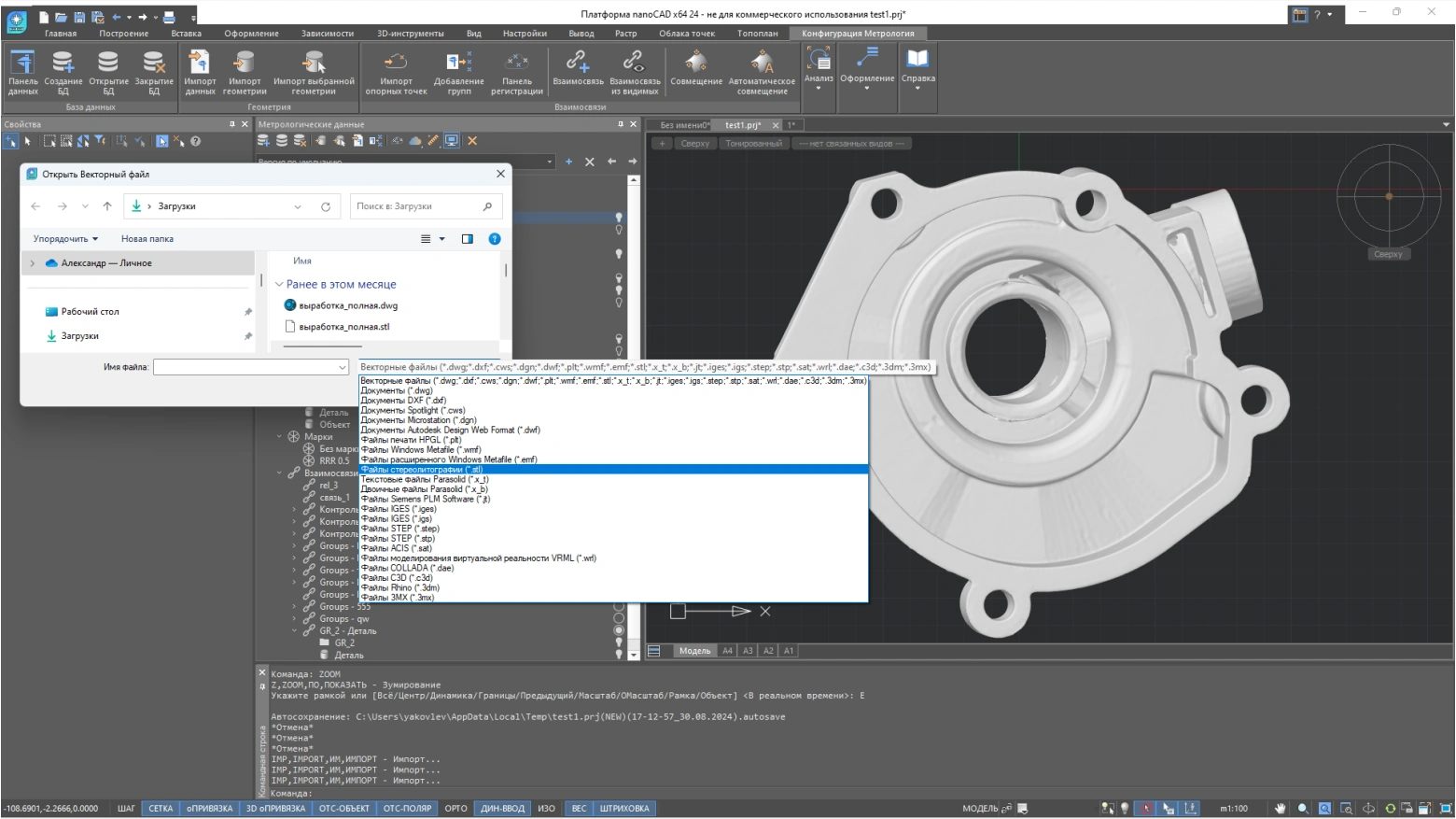

- Широкий спектр форматов CAD-данных
Модели для оценки и сравнения могут быть загружены из обширного перечня форматов представления CAD-данных. Наряду с базовым для Платформы nanoCAD форматом *.dwg этот набор включает в себя множество поддерживаемых Платформой векторных форматов представления пространственных данных.
- Управление видимостью объектов

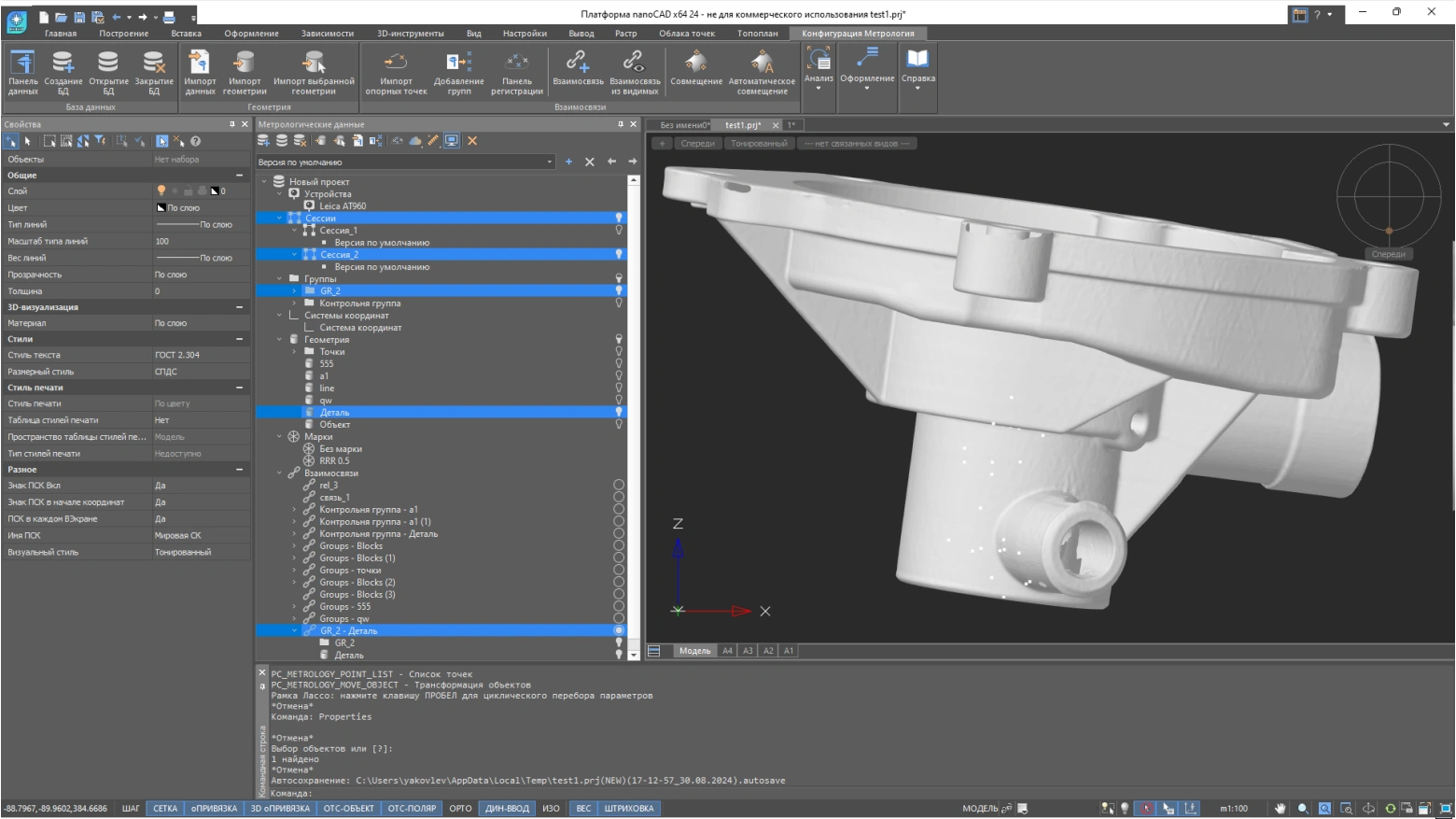

Специализированный раздел метрологической панели позволяет настраивать режим отображения и разделять данные по категориям, типам и другим критериям с помощью формирования групп.

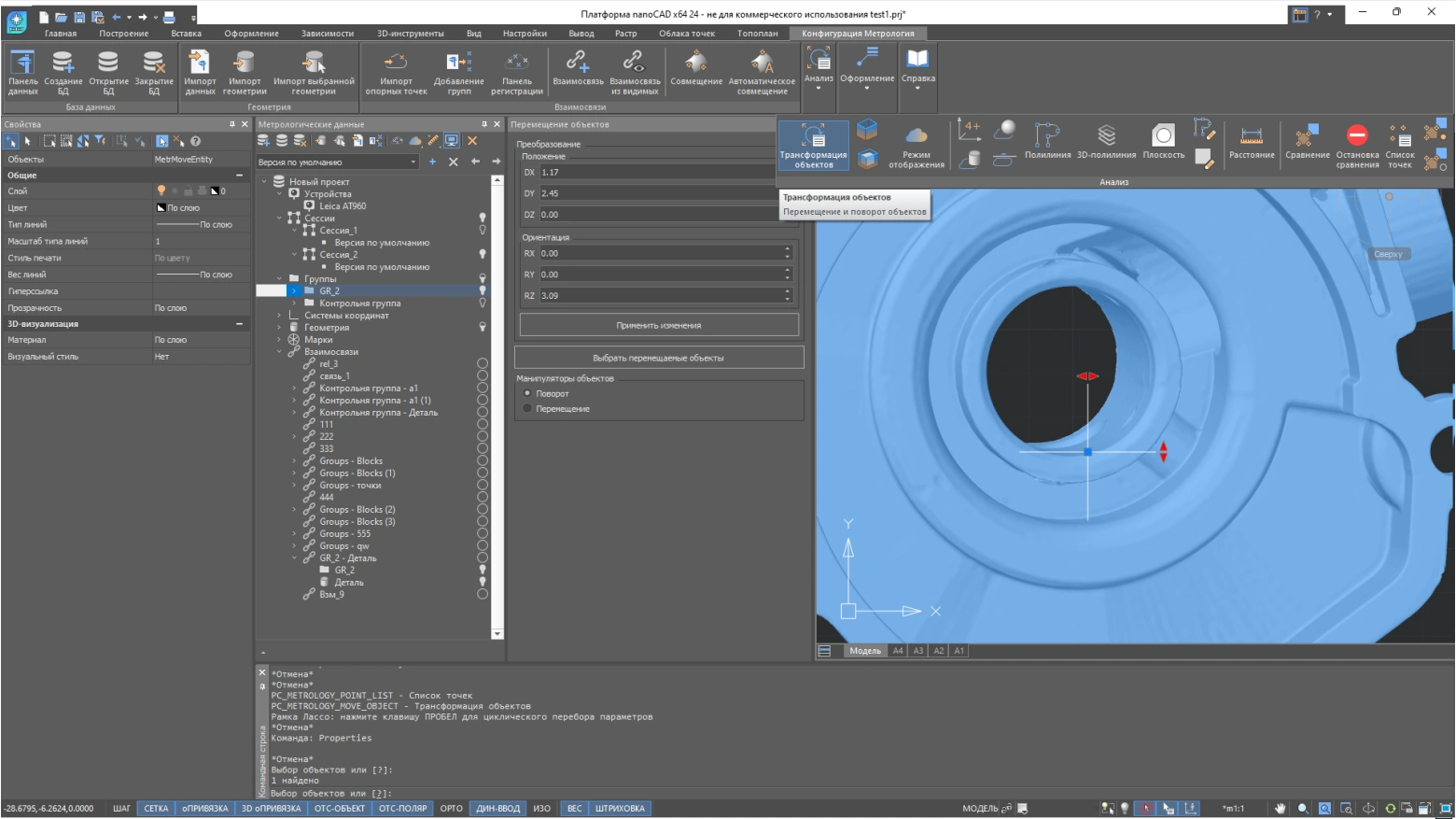

- Трансформация
Трансформация и преобразование моделей и объектов в проекте.

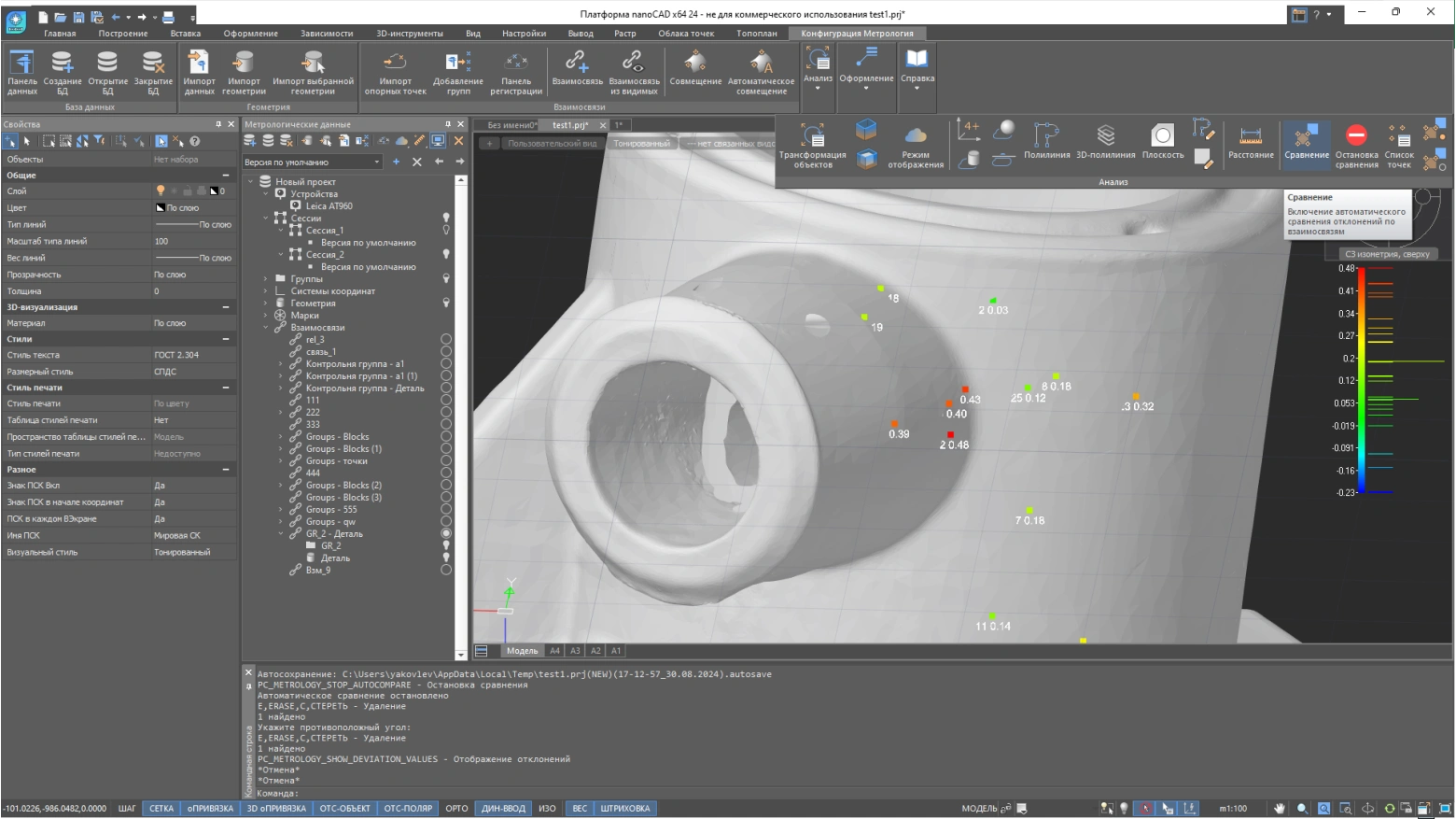

- Сравнение
Инструмент расчета отклонений между моделью и набором измерений, позволяющий визуализировать полученную информацию с помощью виджета отклонений.
- Автосравнение
Автоматический перерасчет результатов сравнения в случае изменения параметров модели или набора измерений.

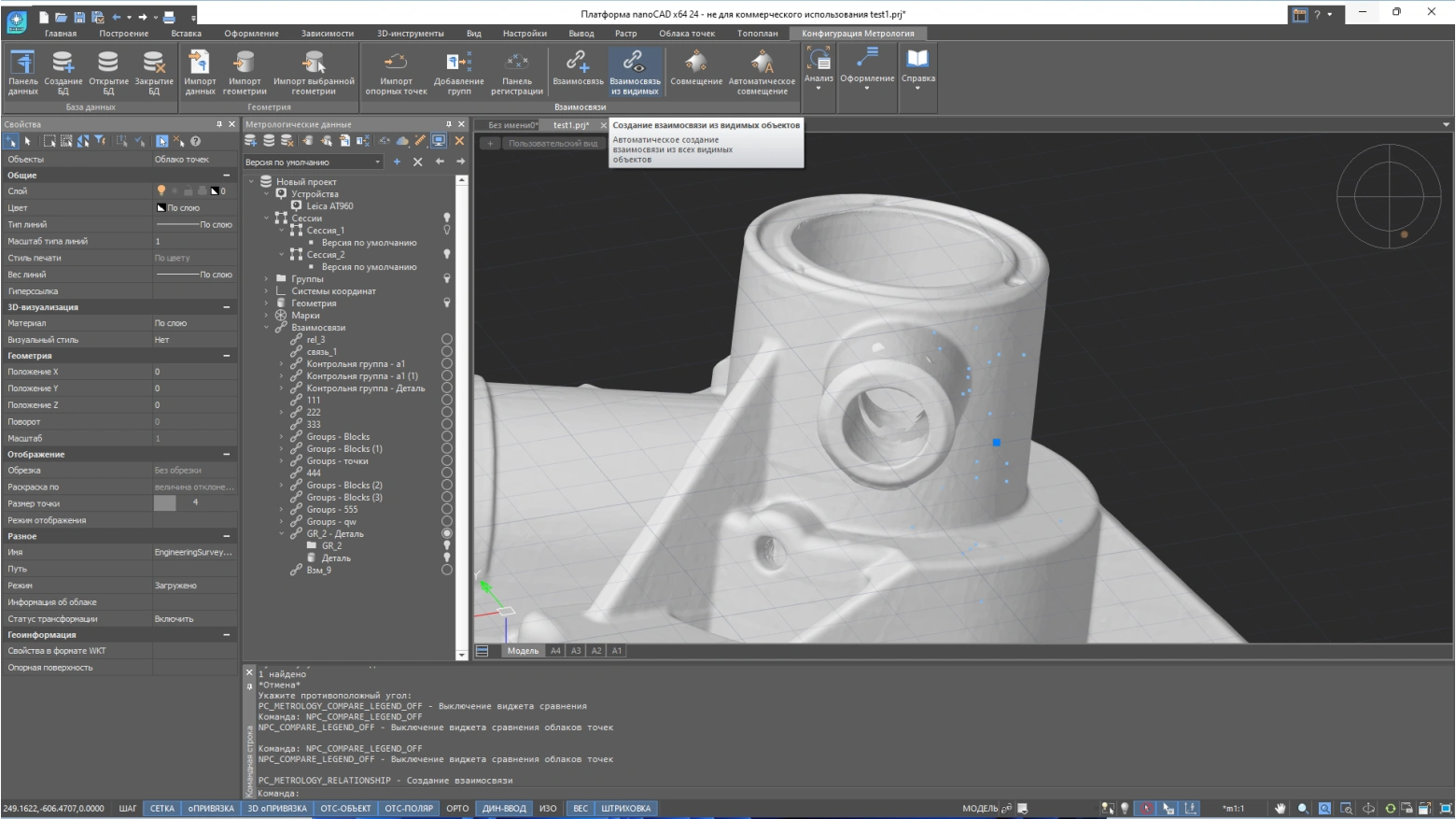

- Определение взаимосвязей
Расчет взаимосвязей между объектами для обеспечения высокой точности и согласованности измерений.

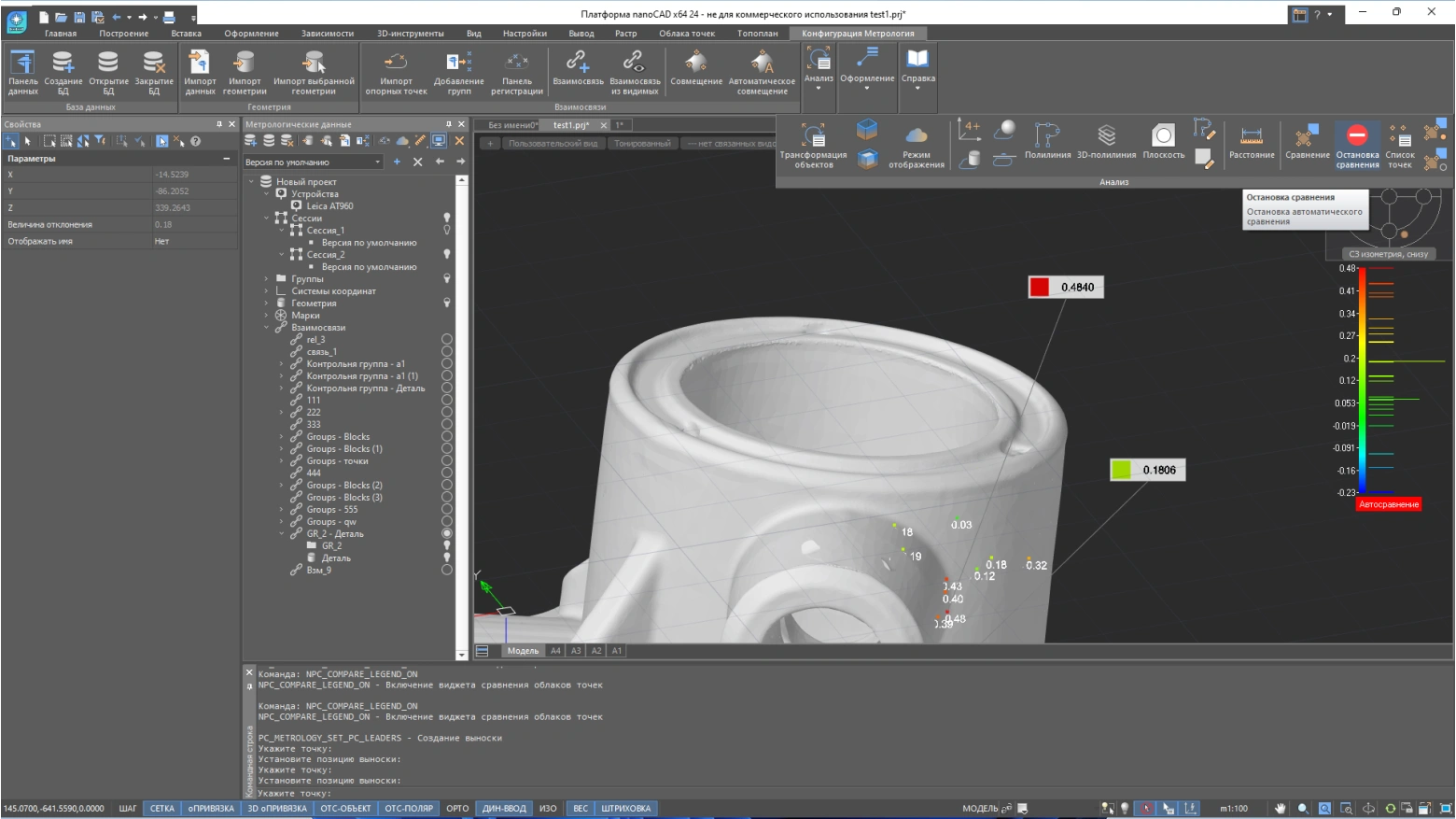

- Отображение отклонений

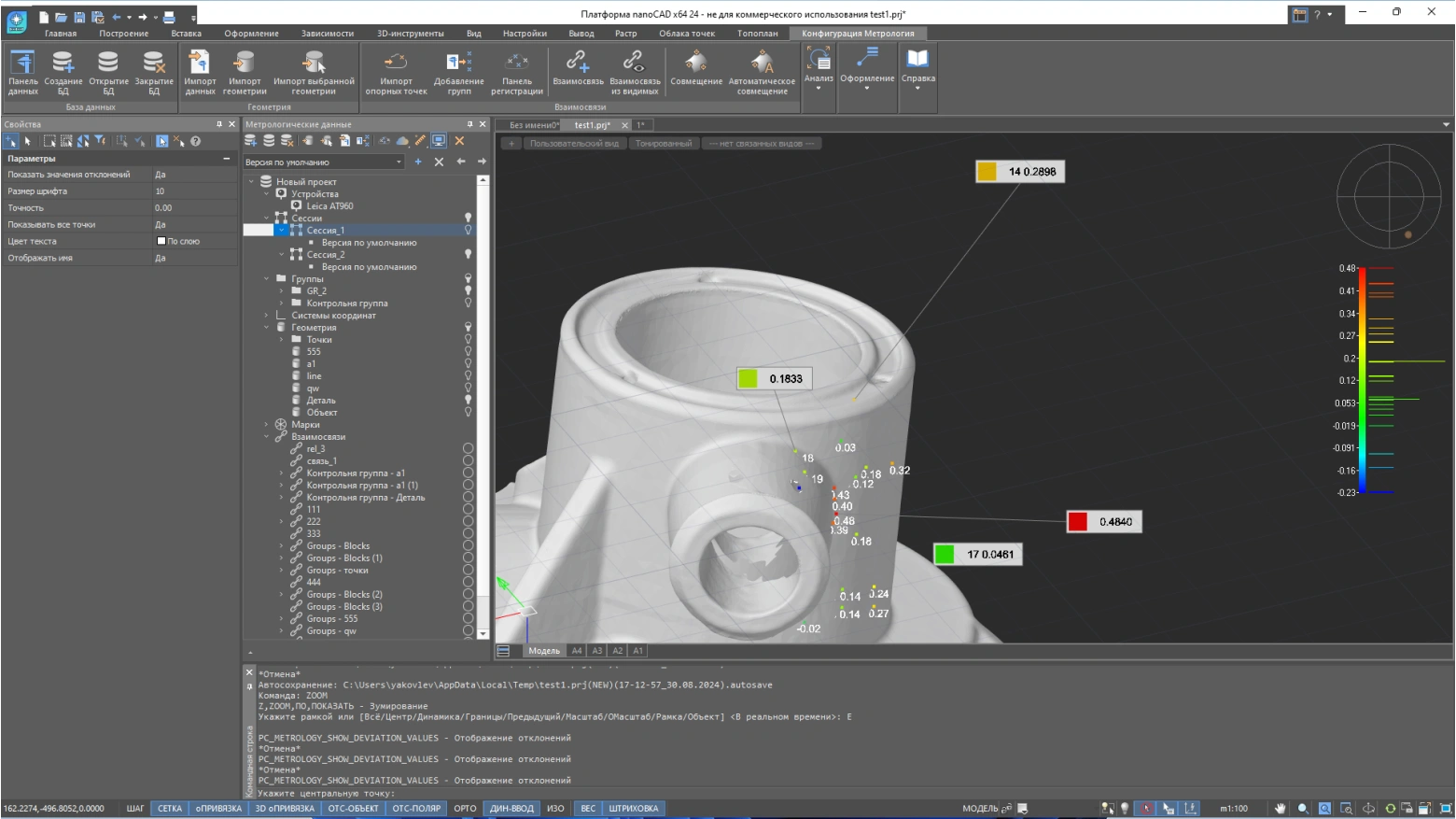

Возможность отображения рассчитанного отклонения каждого измерения от эталонной модели и визуализация полученных данных с помощью создания выносок.

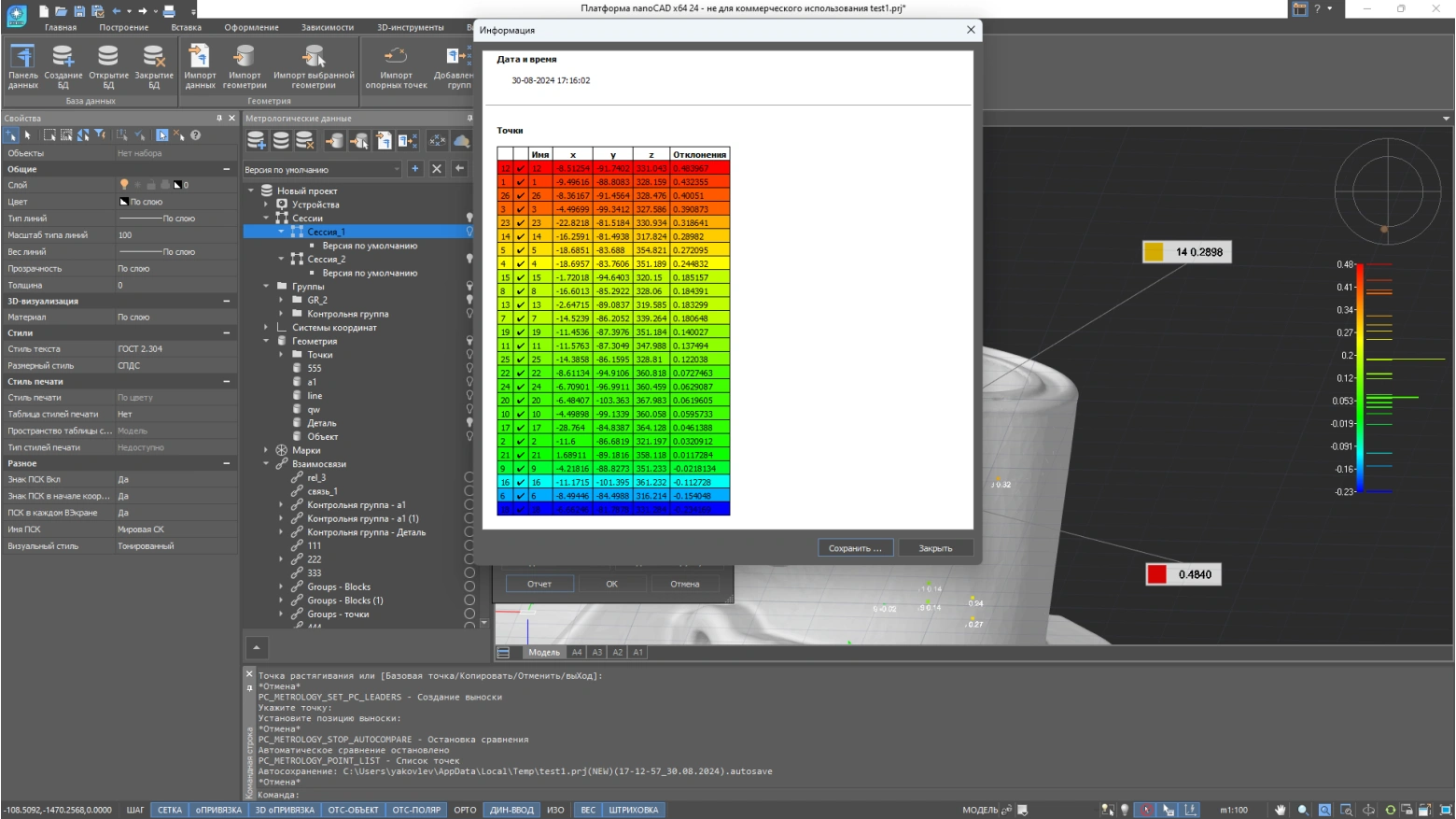

- Формирование отчета
Отображение результатов выполнения работы команд и инструментов конфигурации «Метрология» в виде отчета.
